Dominar los protocolos de visualización
Descripción general
La pantalla de configuración de protocolos de visualización de OmegaAI es una interfaz completa diseñada para ayudar a los usuarios a configurar y personalizar la forma en que se muestran los estudios de imágenes médicas. Permite a los radiólogos y a los técnicos crear diseños de visualización a medida que se ajusten a los flujos de trabajo clínicos y a sus preferencias. La pantalla está organizada en una barra de herramientas superior con pestañas, además de tres secciones de espacio de trabajo — Configuración de ventanas de visualización, Códigos y modificadores de vistas, y Reglas de protocolos de visualización —, cada una de las cuales apoya una parte diferente del proceso de configuración.
Consulte Protocolos de visualización en OmegaAI

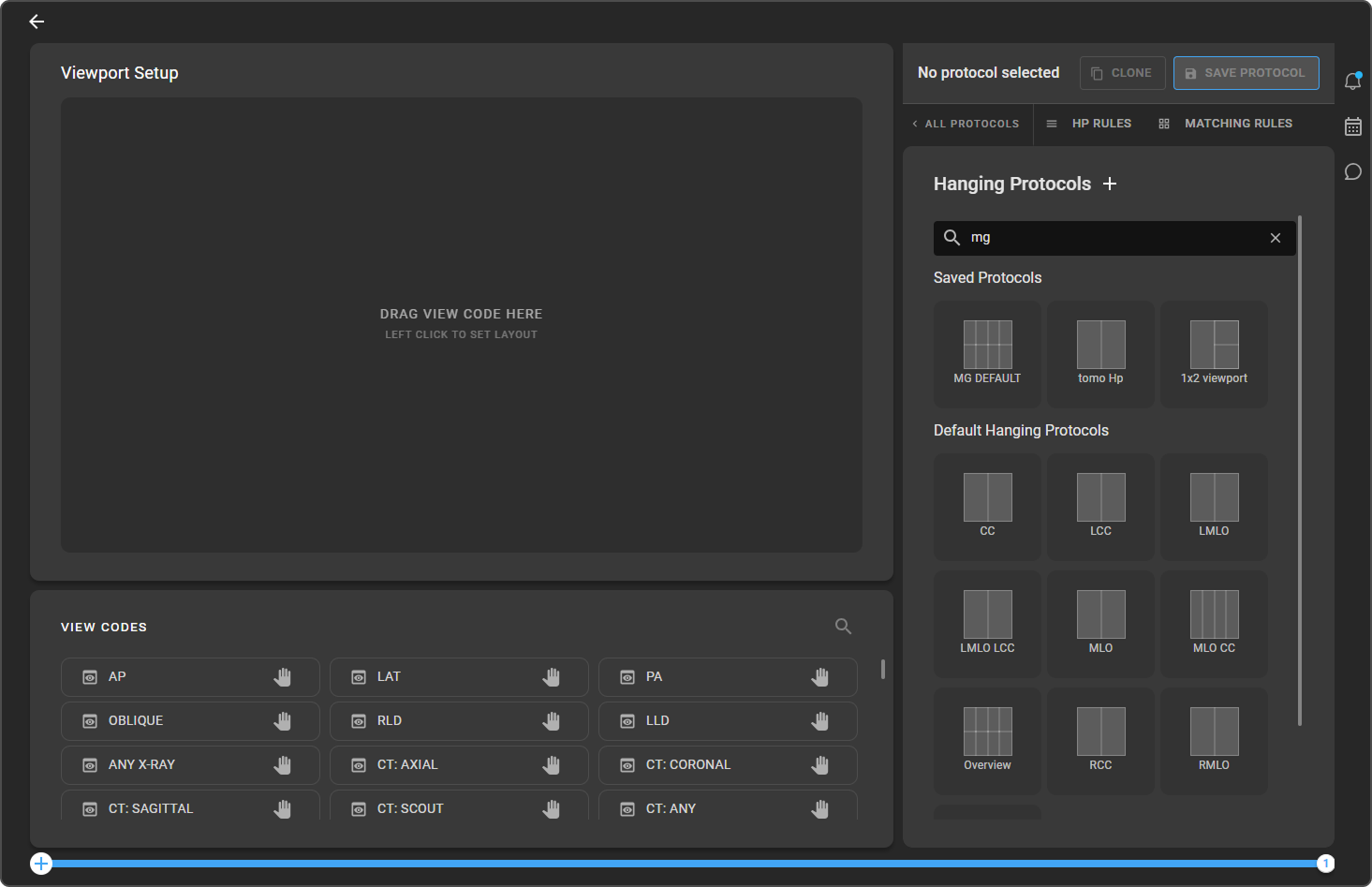

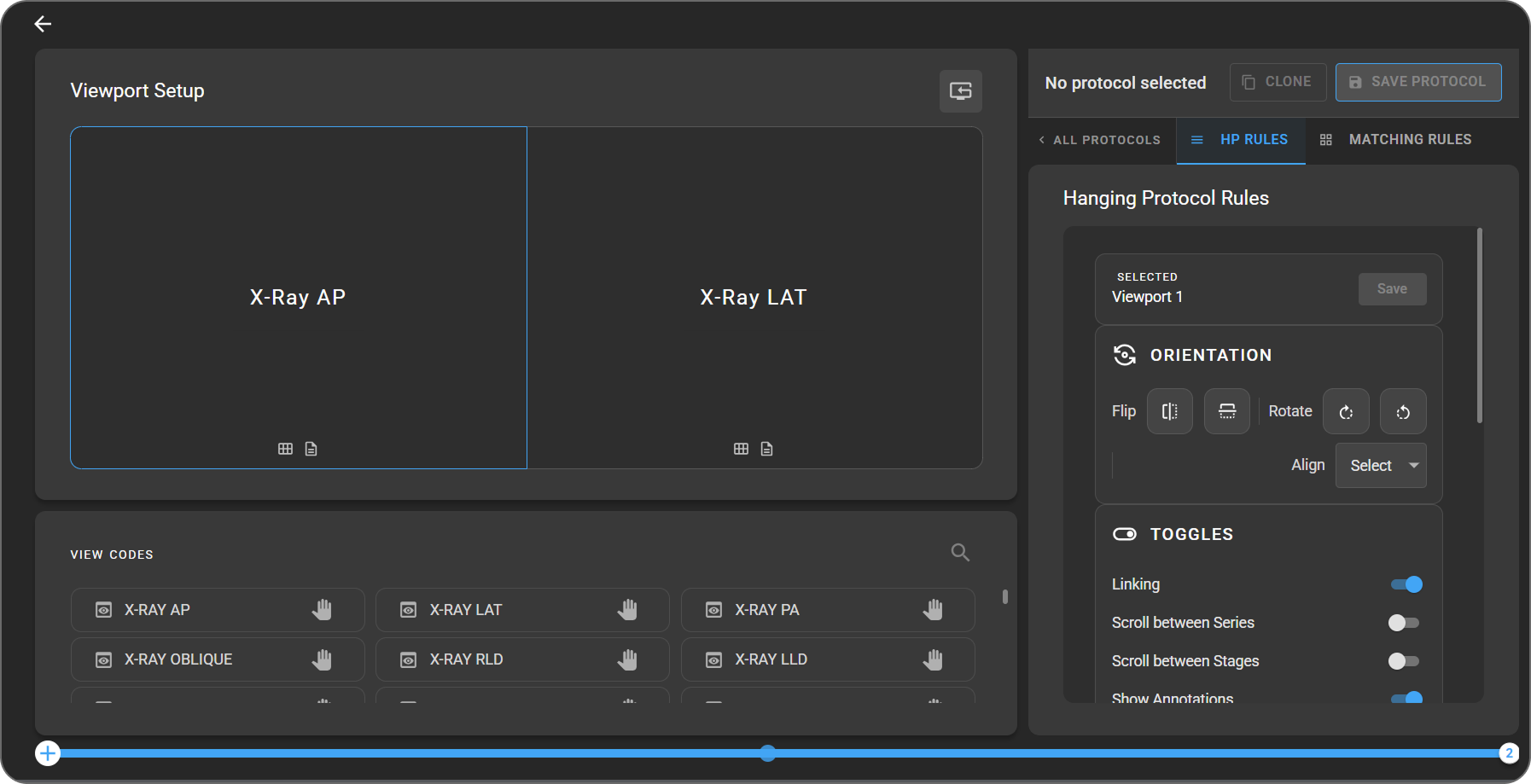

Diseño de la pantalla de configuración
El diseño de la pantalla de configuración ofrece un espacio de trabajo visual en el que se define cómo se organizan, asignan y muestran las imágenes dentro del visor. Esta pantalla se divide en paneles intuitivos que le guían a la hora de configurar ventanas de visualización, asignar códigos de vista y modificadores, y gestionar las reglas para cada ventana de visualización.
Una barra de herramientas permanente situada en la parte superior de la pantalla muestra las acciones más habituales y una barra de pestañas para alternar entre las distintas partes del flujo de trabajo de configuración. El espacio de trabajo situado debajo de la barra de herramientas contiene el diseñador de disposición a la izquierda y el contenido de la pestaña activa a la derecha.

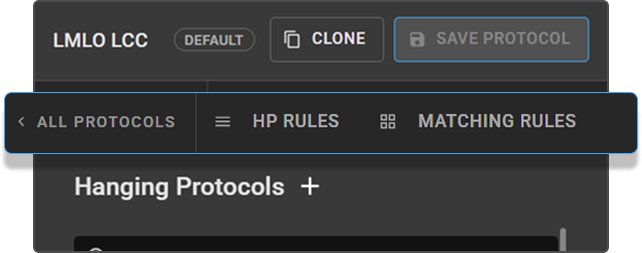

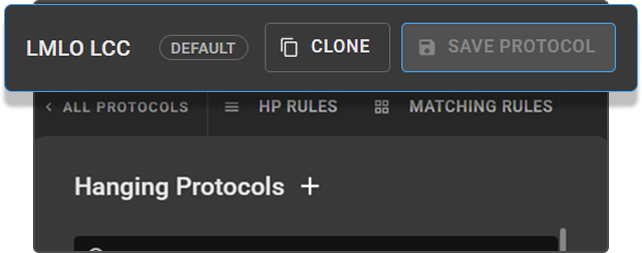

1. Barra de herramientas y pestañas
Ubicación: Parte superior de la pantalla de configuración, ocupando todo el ancho.
Finalidad: Proporciona acceso rápido a las acciones globales del protocolo y cambia el contexto del panel derecho.
La barra de herramientas muestra los siguientes elementos:
-
Nombre del protocolo: el nombre del protocolo cargado actualmente. Los protocolos nuevos que no se hayan guardado muestran un marcador de posición hasta que se guarden.
-
Indicador «Predeterminado»: junto al nombre aparece una pequeña etiqueta Predeterminado cuando el protocolo activo es uno de los protocolos colgantes predeterminados integrados de OmegaAI. Los protocolos predeterminados son de solo lectura; clónelos antes de editarlos.
-
Clonar actual: crea una copia editable del protocolo activo. Utilice esta opción para personalizar un protocolo predeterminado o crear una variante de uno guardado.
-

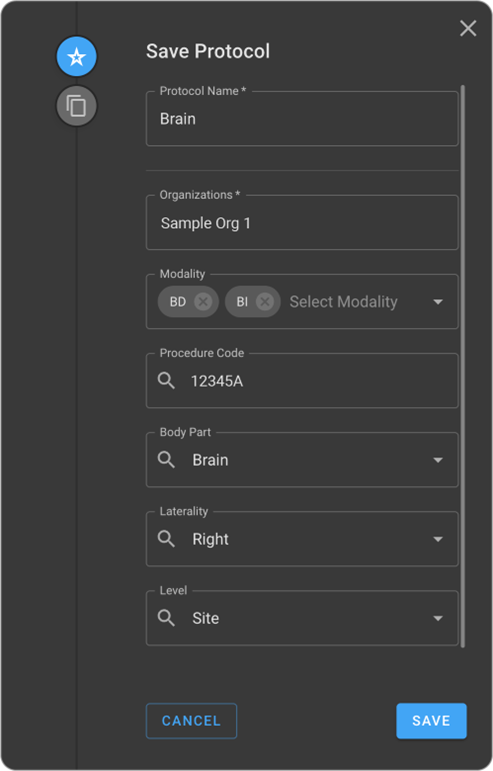

Guardar protocolo — Abre el cuadro de diálogo «Guardar protocolo» (también disponible desde la pestaña Reglas de coincidencia). El botón está habilitado cuando tiene cambios sin guardar, está creando un nuevo protocolo o está trabajando en un clon, y deshabilitado en los demás casos.
La barra de pestañas situada justo debajo de la barra de herramientas controla lo que se muestra en el panel derecho:
| Pestaña | Contenido del panel derecho | Cuándo utilizarla |
|---|---|---|

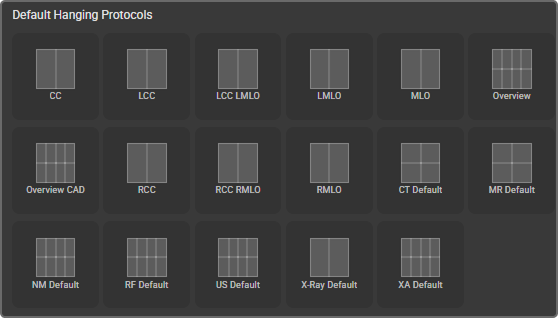

| Todos los protocolos | Listas de protocolos guardados y protocolos de visualización predeterminados, además de la función de búsqueda | Navegar, buscar o abrir un protocolo para editarlo |
| Reglas de HP | Editor de reglas para la ventana de visualización seleccionada actualmente | Configurar la orientación, los conmutadores, el escalado, las condiciones y los ajustes preestablecidos de la ventana |
| Reglas de coincidencia | Formulario para guardar protocolos (nombre, organizaciones, modalidad, parte del cuerpo, etc.) | Definir cómo y dónde se aplica el protocolo |
> Consejo: Al seleccionar una ventana de visualización en el área de diseño, el panel derecho cambia automáticamente a la pestaña Reglas de HP, de modo que puede editar las reglas sin necesidad de un clic adicional. Si abre una etapa que ya cuenta con un diseño, la primera ventana de visualización se selecciona automáticamente, por lo que el panel de reglas resulta útil de inmediato.

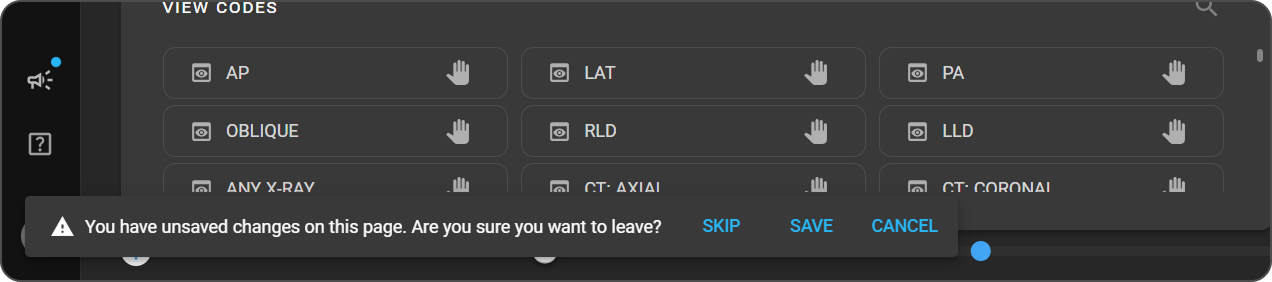

Aviso de cambios no guardados
Si cambia de protocolo, clona, sale de la pantalla o cierra la pestaña del navegador mientras tiene ediciones sin guardar, OmegaAI le pedirá que lo confirme. El mensaje ofrece las siguientes opciones:
-
Guardar: guarda los cambios actuales y, a continuación, continúa.
-
Omitir: descarta los cambios y continúa.
-
Cancelar: permanece donde está con sus ediciones intactas.
El aviso reza «Tiene cambios sin guardar en esta página. ¿Está seguro de que desea salir?» y solo aparece cuando hay modificaciones reales que se podrían perder; cargar un protocolo o desplazarse entre etapas no lo activa.

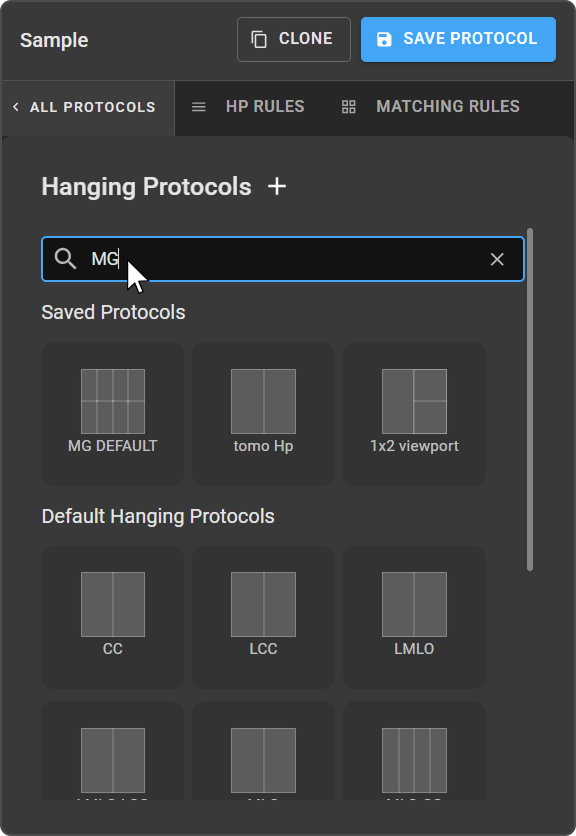

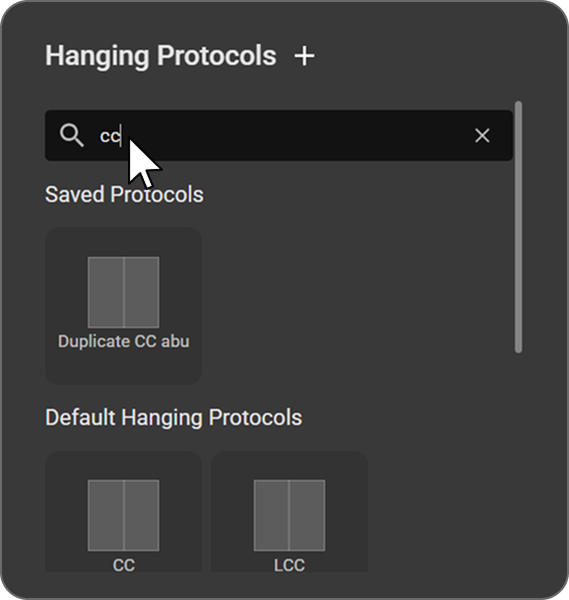

Búsqueda en la lista de protocolos
En la pestaña Todos los protocolos, haga clic en el icono de búsqueda situado en la parte superior de la lista para filtrar los protocolos guardados y los protocolos de suspensión predeterminados por nombre, modalidad o parte del cuerpo. La lista se actualiza a medida que escribe, lo que permite localizar rápidamente un protocolo específico en una lista extensa.
2. Configuración de ventanas de visualización
Ubicación: Panel superior izquierdo
Finalidad: Le permite configurar la estructura y la organización de las ventanas de visualización dentro del visor de imágenes.
-
El área de configuración de ventanas de visualización muestra la cuadrícula en la que puede definir el número y la disposición de las ventanas de visualización (p. ej., 1×1, 2×2, 3×1).
-

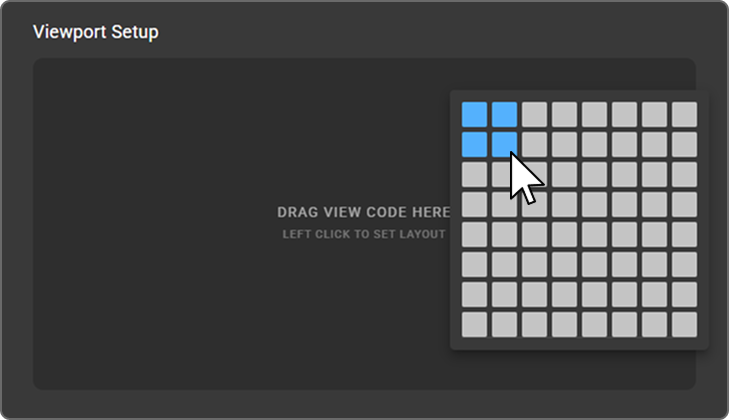

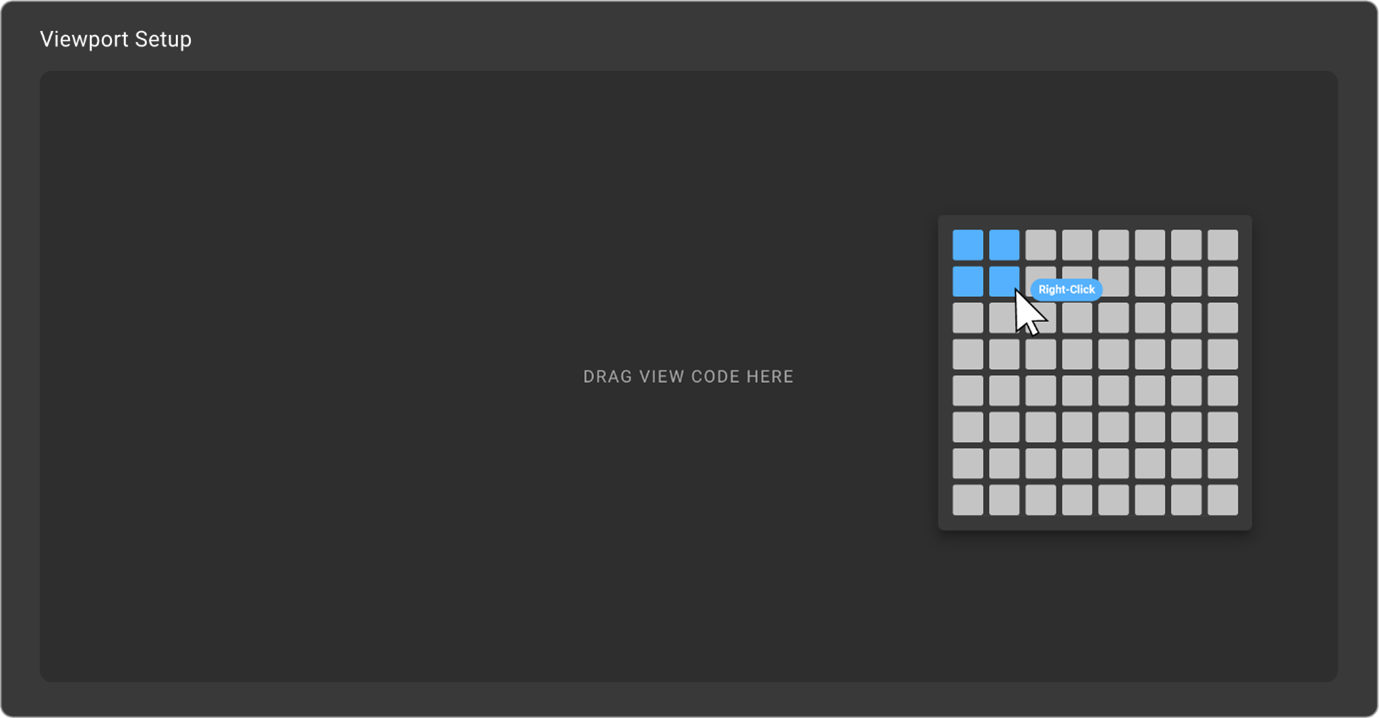

Al hacer clic con el botón izquierdo una vez en el área de configuración de ventanas de visualización, se abre la opción Seleccionar una disposición, donde puede elegir la cuadrícula de ventanas de visualización que prefiera.
- Haga clic en las celdas de la cuadrícula para asignar ventanas de visualización activas (resaltadas en azul).
> Consejo: Cuando el área de diseño está vacía, aparece la sugerencia HAGA CLIC CON EL BOTÓN IZQUIERDO PARA ESTABLECER EL DISEÑO > para recordarle cómo empezar.

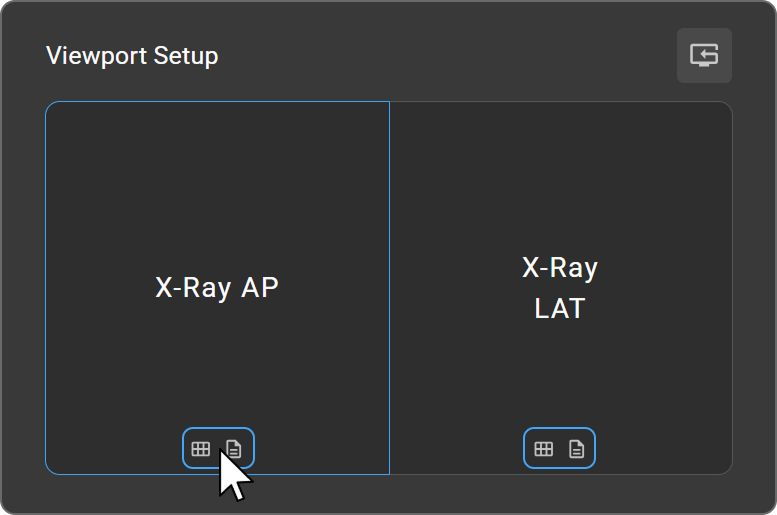

Iconos rápidos por ventana de visualización
Cada celda de ventana de visualización configurada muestra dos iconos siempre visibles en la parte inferior de la celda; no es necesario abrir primero un menú:
- Disposición en mosaico (icono de cuadrícula): abre el selector de disposición para subdividir esa ventana de visualización en una cuadrícula anidada.

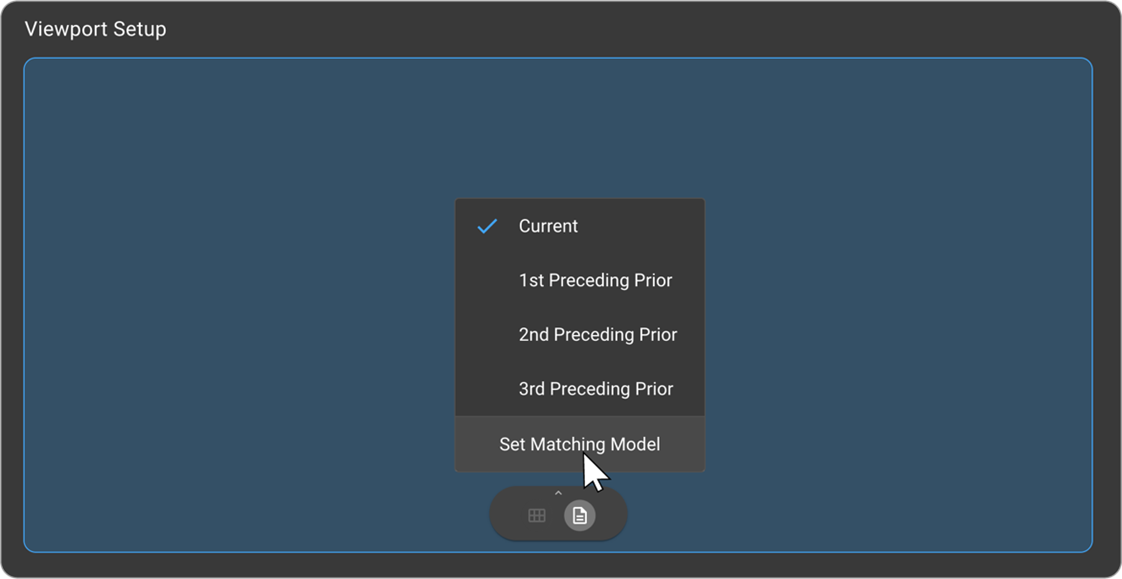

- Selección anterior (icono de documento): abre el menú desplegable de coincidencia de estudios para que seleccione qué estudio (el actual o uno anterior) se carga en la ventana de visualización.
Pase el cursor por encima de cualquiera de los iconos para ver su información sobre herramientas. En los protocolos predeterminados de solo lectura, estos iconos no se muestran.

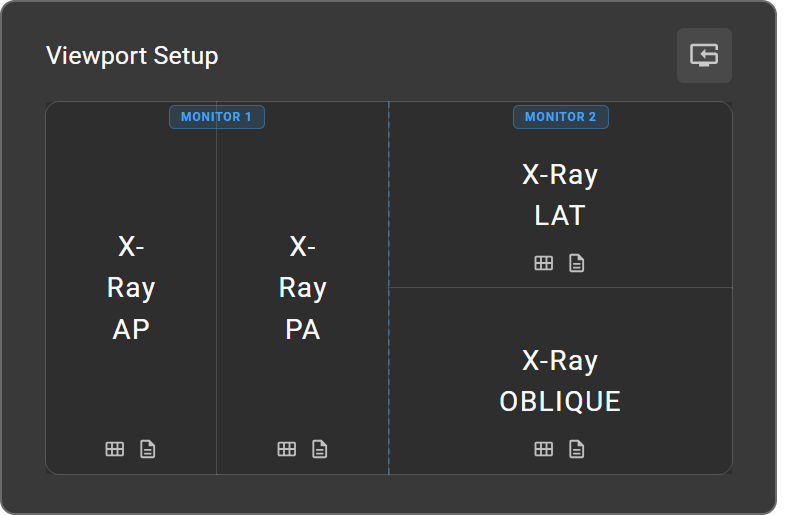

Guía de fondo para múltiples monitores
Cuando su estación de trabajo está configurada para varios monitores del Visor de imágenes, el área de configuración de la ventana de visualización muestra una guía de fondo sutil que refleja la disposición de sus monitores . Cada pantalla del Visor de imágenes está marcada con una etiqueta de baja opacidad (Monitor 1, Monitor 2, …) y separada por divisores discontinuos, de modo que usted pueda ver cómo se distribuirán las ventanas de visualización entre sus pantallas físicas cuando se aplique el protocolo.
- La guía refleja únicamente sus pantallas de Image Viewer (IV) y se actualiza para coincidir con el número de monitores detectados.
- Se trata únicamente de una ayuda visual: se sitúa detrás de las celdas de las ventanas de visualización y no afecta a los clics ni a la función de arrastrar y soltar.
- Si no está habilitada la configuración de varios monitores, o si solo hay una pantalla de Image Viewer configurada, no se muestra ninguna guía.

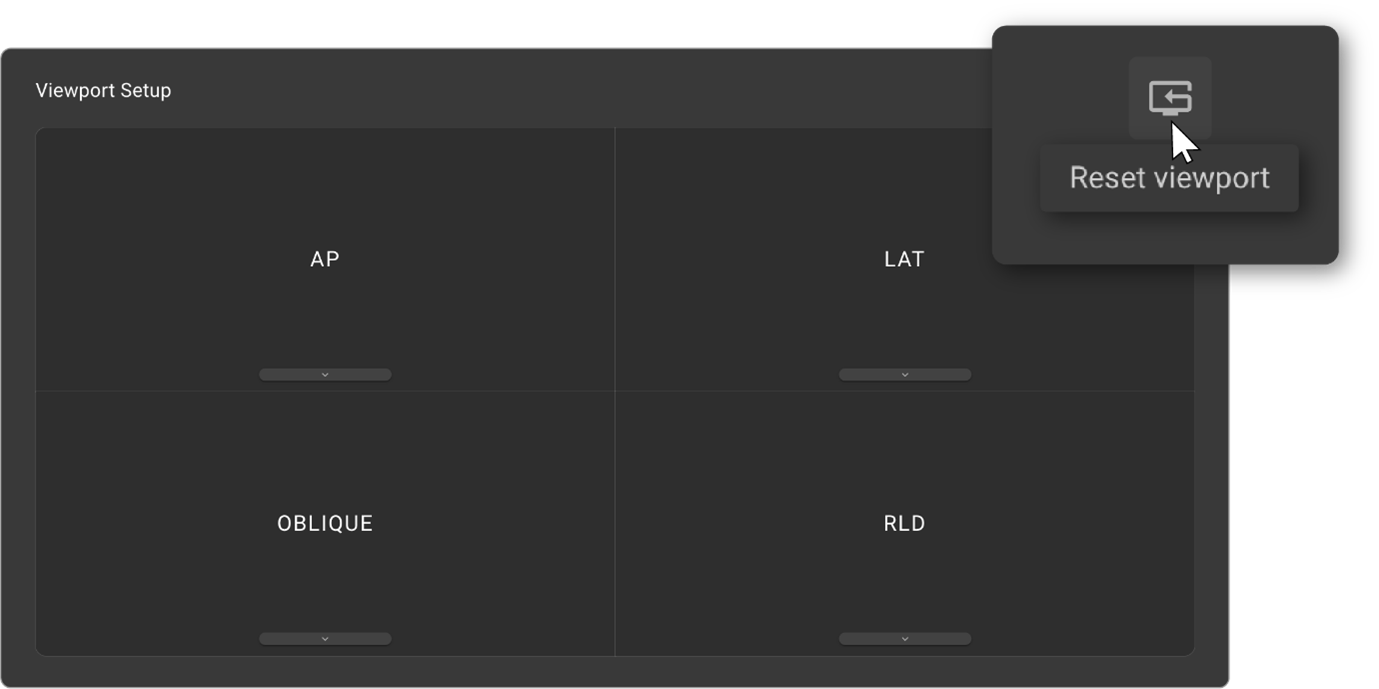

Restablecimiento de la disposición
-

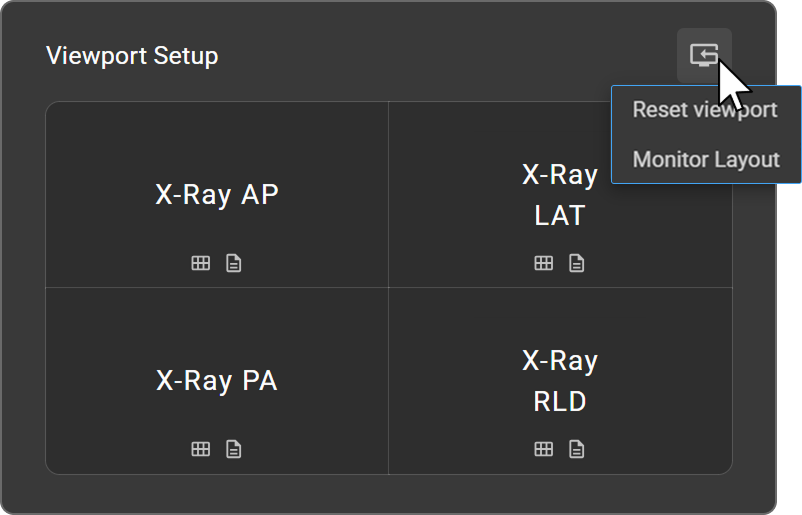

Para restablecer la disposición predeterminada, haga clic en el botón Restablecer situado en la esquina superior derecha del panel Configuración de la ventana de visualización. El botón Restablecer está disponible tanto en el protocolo de un solo monitor como en el de varios monitores.
-
En el menú desplegable, seleccione Restablecer ventana de visualización.
-
Esta acción borra todas las disposiciones y configuraciones asignadas y devuelve el espacio de trabajo a la configuración predeterminada de una sola ventana de visualización.
-
El menú desplegable también ofrece Disposición de monitores, que crea una disposición que se ajusta al número de pantallas del visor de imágenes en su configuración de varios monitores — un punto de partida rápido para protocolos con varios monitores.
> Consejo: Cuando abra un escenario que ya tenga un diseño, el primer > visor se selecciona automáticamente y el panel derecho cambia a la pestaña Reglas de HP, de modo que pueda empezar a configurar reglas sin necesidad de un clic adicional. El mensaje «Aún no hay nada aquí» solo aparece en los escenarios que aún no tengan ningún diseño.

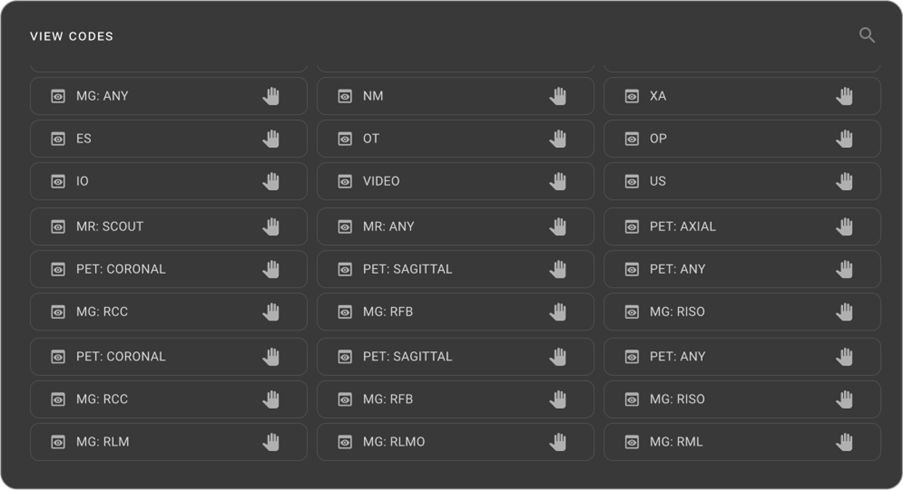

3. Panel de códigos de vista y modificadores
Ubicación: Panel inferior izquierdo Finalidad: Proporciona una lista en la que se pueden realizar búsquedas de códigos de vista predefinidos y modificadores MG utilizados para asignar con precisión las imágenes a las ventanas de visualización correctas.

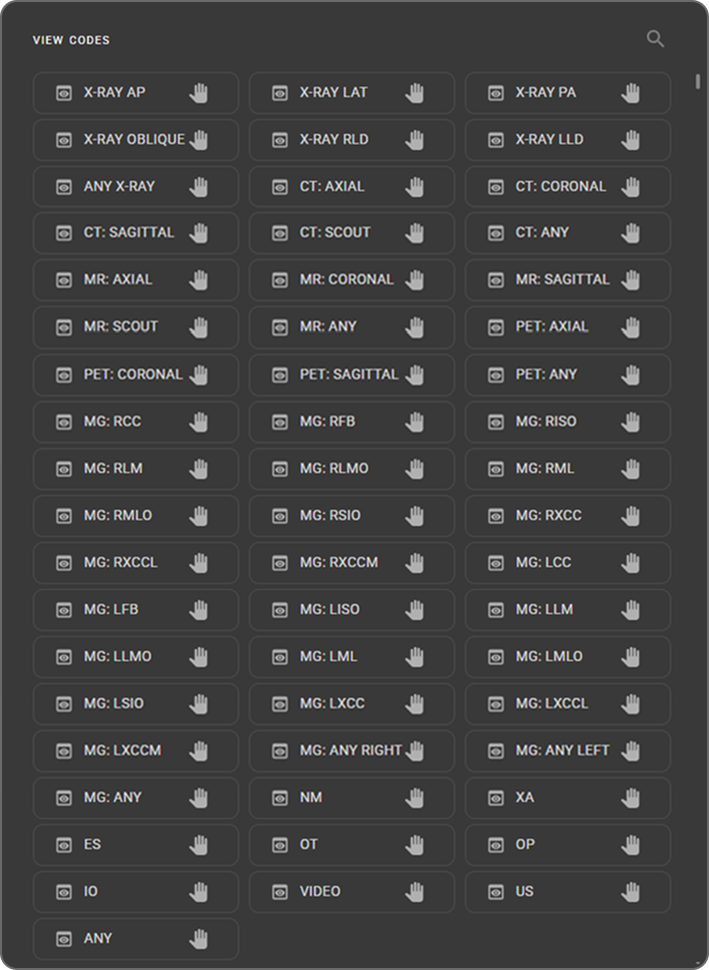

Códigos de vista
Los códigos de vista representan orientaciones específicas de las imágenes, proyecciones o tipos de series. Ayudan al sistema a determinar qué imágenes deben colocarse en cada ventana de visualización cuando se ejecuta un protocolo de presentación. Al seleccionar el código de vista adecuado, se garantiza que el tipo de imagen correcto se muestre en la ventana de visualización correspondiente durante la configuración del protocolo.
Algunos ejemplos son:
-
AP (anteroposterior)
-
PA (posterooranterior)
-
LAT (lateral)
-
OBLIQUO
-
TC: AXIAL
-
TC: CORONAL
-
CUALQUIER RADIOGRAFÍA

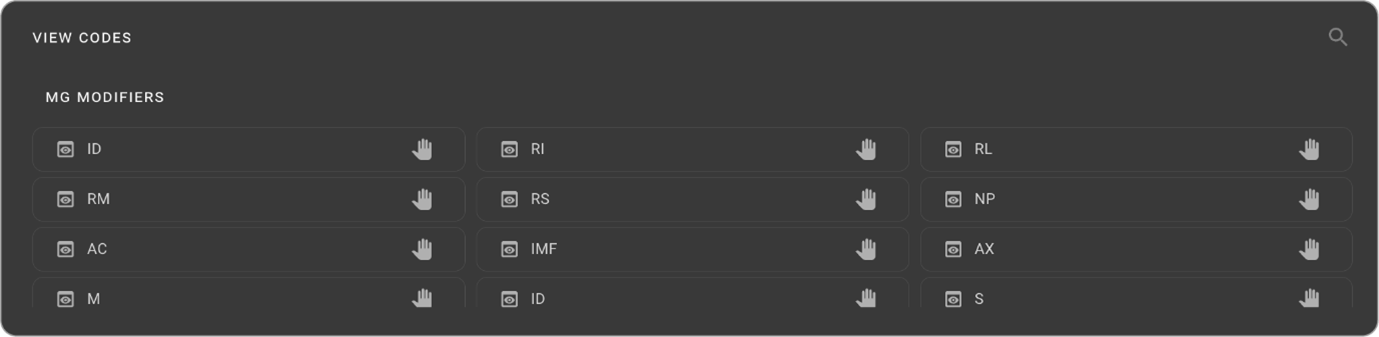

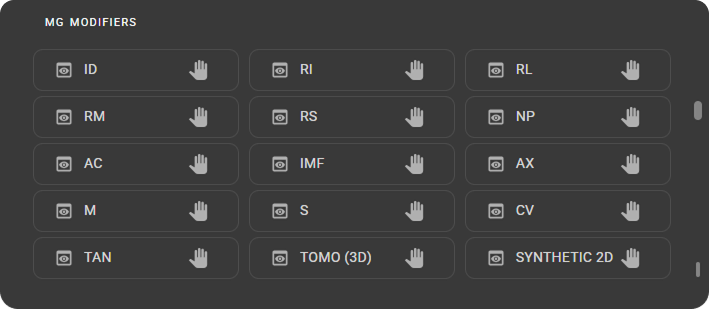

Modificadores de mamografía (MG)
Los modificadores proporcionan descriptores adicionales específicos de la mamografía, que recogen variaciones en la posición y orientación de la mama, o en técnicas de imagen especializadas. Son esenciales para los exámenes que implican proyecciones modificadas.
Algunos ejemplos son:
-
ID -- Implante desplazado
-
RM -- Mediolateral derecha
-
RI -- Inferior derecha
-
RS -- Superior derecha
-
RL -- Lateral derecha
-
NP -- Pezón de perfil

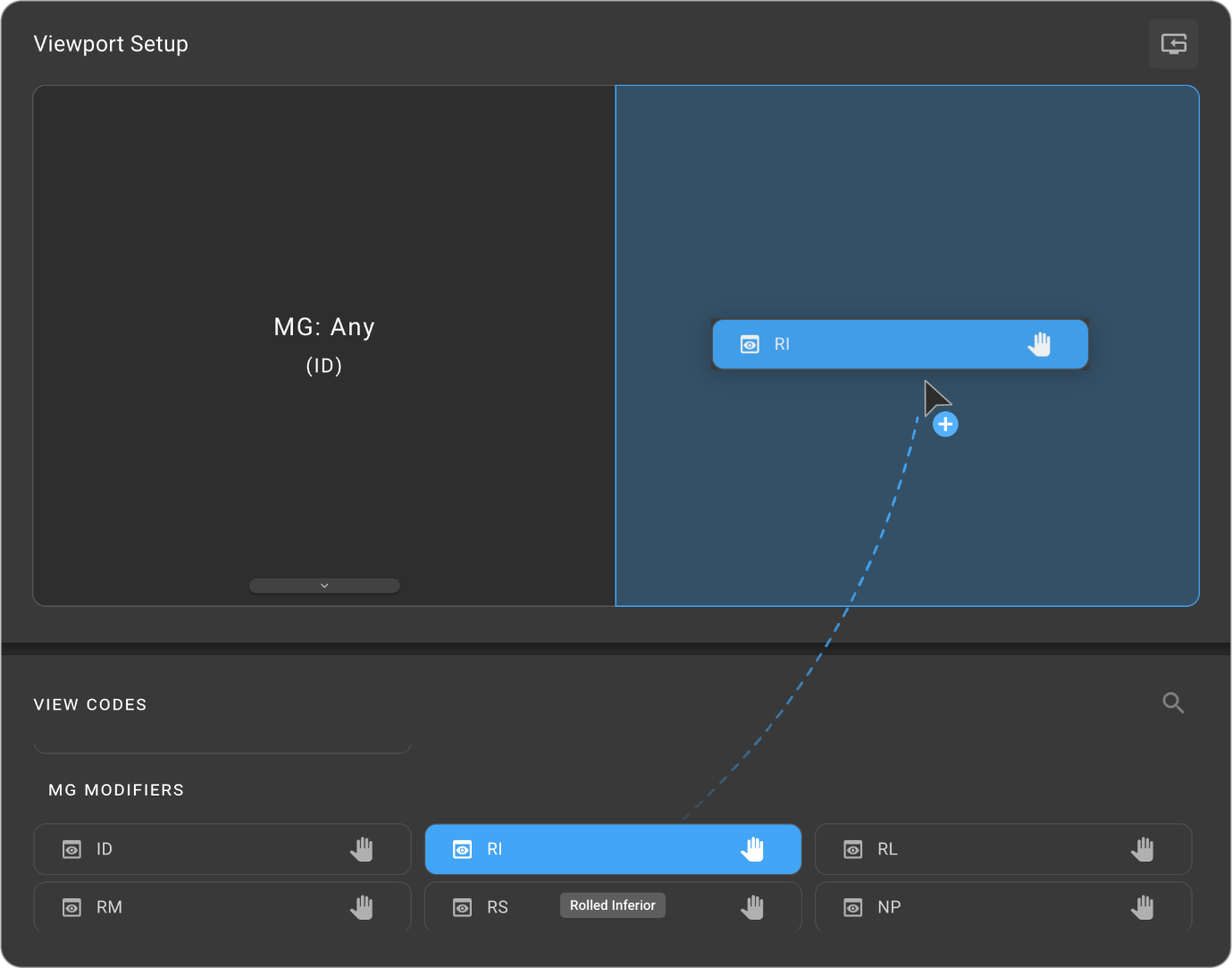

Cómo se utilizan los códigos de vista y los modificadores MG
-

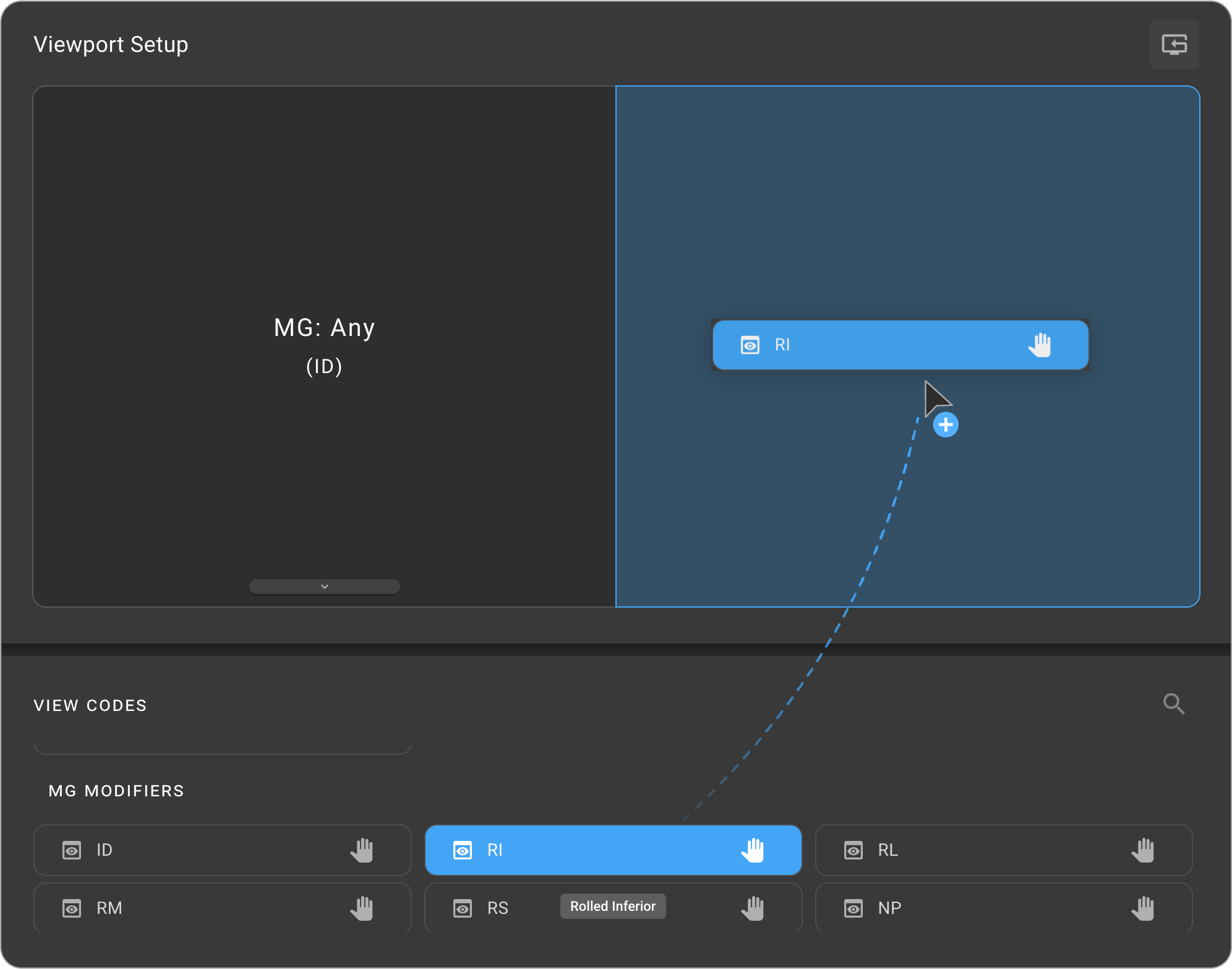

Los usuarios arrastran y sueltan los códigos de vista o los modificadores MG en la ventana de visualización deseada dentro del diseño.
-
A continuación, el sistema utiliza estas asignaciones para cargar automáticamente la serie de imágenes o la orientación correctas al abrir un estudio.
-
Esto garantiza una colocación de las imágenes coherente, precisa y predecible, de acuerdo con la modalidad, la orientación y el tipo de examen.

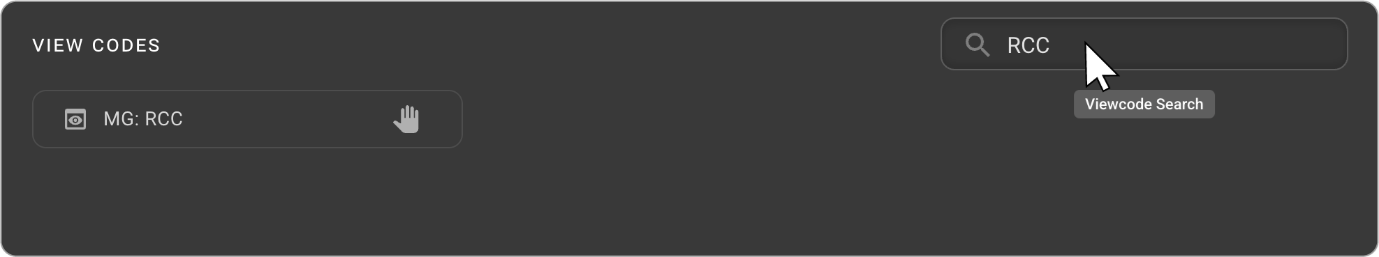

Funcionalidad de búsqueda
-
En la esquina superior derecha del panel de códigos de vista se encuentra un icono de búsqueda.
-
Le permite encontrar rápidamente códigos de vista específicos o modificadores MG **** introduciendo palabras clave o abreviaturas relevantes.
4. Panel de reglas del protocolo de disposición de imágenes
Ubicación: Lado derecho de la pantalla de configuración.
Finalidad: Define cómo se comporta cada ventana de visualización cuando se aplica un protocolo de disposición de imágenes.

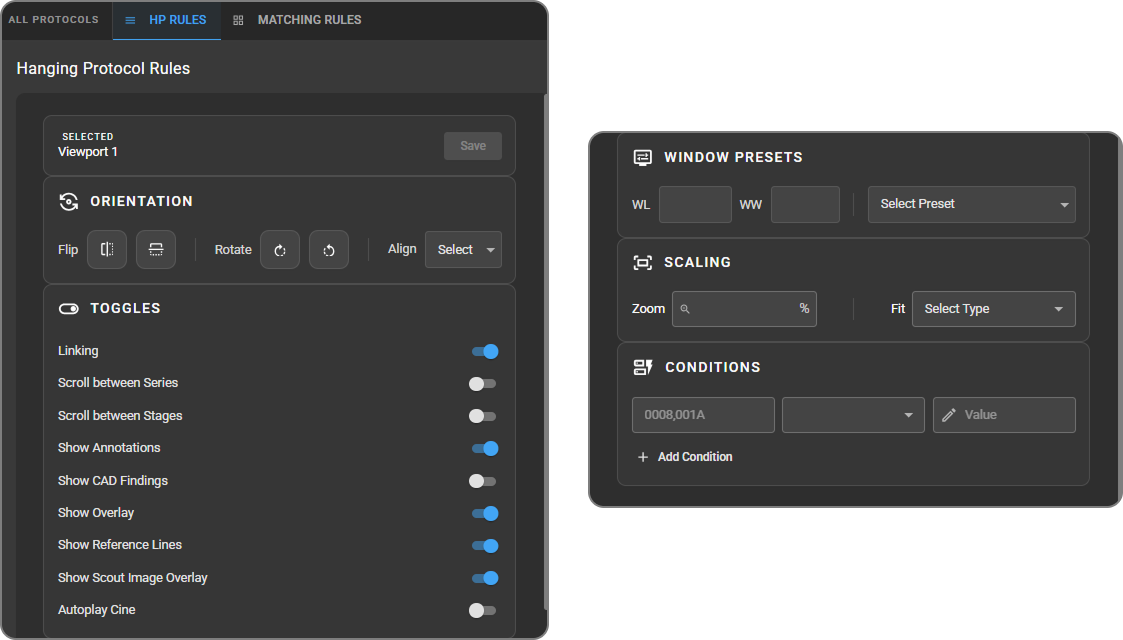

El panel de reglas del protocolo de colgado ofrece un conjunto completo de opciones de configuración que controlan cómo se comportan, se muestran y se seleccionan las imágenes dentro de cada ventana de visualización cuando se ejecuta un protocolo de colgado. Estas reglas le permiten ajustar con precisión la experiencia de visualización, garantizando que las imágenes se muestren de forma coherente y en consonancia con los requisitos del flujo de trabajo clínico.
Cada regla se aplica específicamente a la ventana de visualización seleccionada, y, en conjunto, determinan todo, desde el comportamiento visual y el tamaño de las imágenes hasta la configuración de ventanas, la orientación y la selección de imágenes basada en metadatos.
Para configurar las reglas, haga clic en la ventana de visualización deseada en el área Configuración de la ventana de visualización para seleccionarla (la ventana de visualización seleccionada aparece resaltada en azul). El panel de reglas de la derecha se actualizará para mostrar las secciones de configuración correspondientes a dicha ventana de visualización:
- a. Orientación
- b. Alternar
- c. Preajustes de ventana
- d. Escalado
- e. Condiciones
Ya no hay un botón «+» ni un menú radial para añadir secciones una a una: todas las secciones quedan visibles en cuanto se selecciona una ventana de visualización.
Aparece un Guardar en el lado derecho de la barra de título Ventana de visualización seleccionada [n], de modo que puede guardar sin salir del panel. En el caso de un protocolo existente (ya guardado), los cambios se aplican inmediatamente; en el caso de un protocolo nuevo (sin guardar), primero se abre el formulario «Guardar protocolo» para que pueda indicar el nombre del protocolo, las organizaciones y los criterios de coincidencia. El botón está desactivado cuando no hay cambios sin guardar y muestra un breve estado de carga mientras se guarda. En un protocolo Predeterminado de solo lectura, todas las secciones se muestran en modo de solo lectura y el botón «Guardar» permanece oculto.

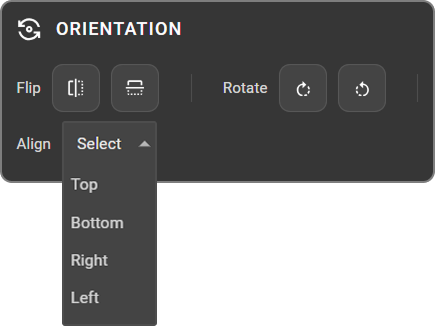

a. Orientación
La sección Orientación le permite controlar cómo se voltean, giran o alinean las imágenes dentro de la ventana de visualización seleccionada cuando se aplica el protocolo de exposición. Estos ajustes garantizan que las imágenes aparezcan siempre con una orientación coherente y clínicamente adecuada.
Puede configurar:
|
|
Las reglas de orientación ayudan a estandarizar la presentación de las imágenes en diferentes estudios y modalidades.

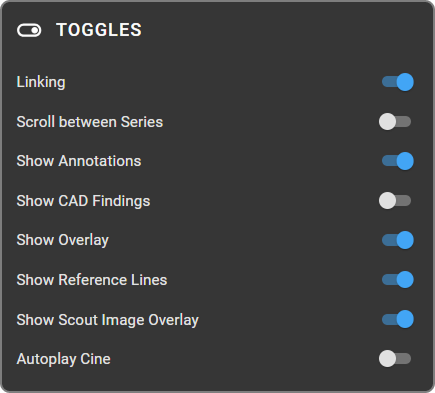

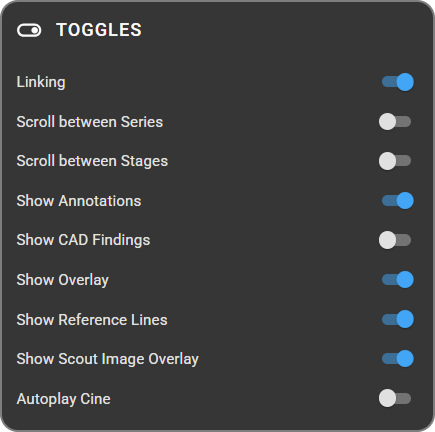

b. Opciones de activación/desactivación
La sección Opciones de activación/desactivación le permite activar o desactivar funciones de visualización específicas para la ventana de visualización seleccionada. Estos ajustes definen qué herramientas, elementos visuales y comportamientos de interacción están activos cuando se carga el protocolo de visualización.
Cada opción puede configurarse como Activa (azul) o Inactiva, lo que le proporciona un control total sobre lo que se muestra y cómo se comporta la ventana de visualización.
Los controles de activación disponibles incluyen:
|
|

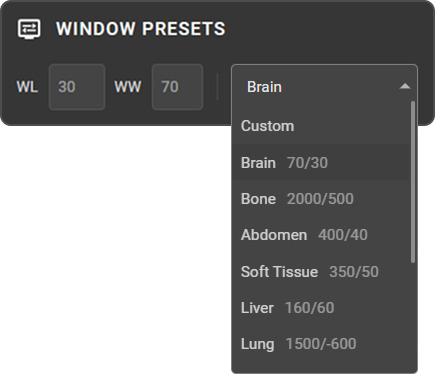

c. Ajustes predefinidos de ventana
La sección Ajustes predefinidos de ventana le permite definir el nivel de ventana (WL) y el ancho de ventana (WW) que se aplicarán a la ventana de visualización seleccionada cuando se cargue el protocolo de disposición. Esto garantiza unos ajustes de brillo y contraste uniformes en todos los estudios.
Puede:
|
|
Los ajustes predefinidos de ventana ayudan a estandarizar el aspecto de las imágenes y a agilizar su revisión en todas las regiones del cuerpo y modalidades.
> Nota: La función «Sincronización de ajustes predefinidos de nivel de ventana» de OmegaAI garantiza que cualquier ajuste predefinido creado con la herramienta de nivel de ventana esté automáticamente disponible para su uso en los protocolos de visualización. Cualquier protocolo de visualización guardado con una configuración específica de nivel de ventana también aparecerá en la lista de ajustes predefinidos de ventana disponibles, lo que permite una fácil reutilización y la coherencia entre los distintos estudios.

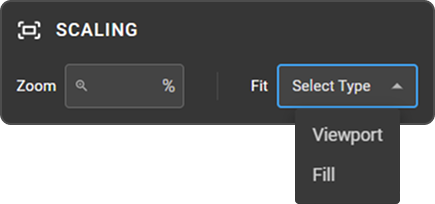

d. Escalado
La sección Escalado define cómo se dimensionan y se muestran las imágenes dentro de la ventana de visualización seleccionada cuando se aplica el protocolo de visualización. Estos ajustes garantizan un comportamiento de zoom y un ajuste de la imagen coherentes en diferentes estudios y series.
Puede configurar:
|
|
Utilice los ajustes de escalado para mantener una experiencia de visualización uniforme, especialmente al comparar varias series, modalidades u orientaciones.

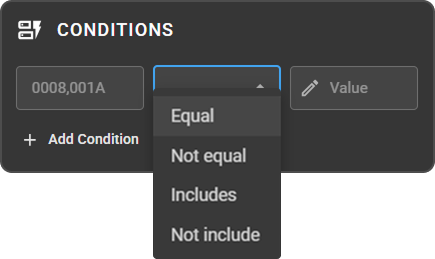

e. Condiciones
La sección Condiciones le permite establecer reglas que determinan cuándo debe aplicarse una configuración de ventana de visualización. Estas reglas se basan en etiquetas DICOM, lo que permite al sistema emparejar imágenes utilizando metadatos específicos.
Cada condición incluye:
|
|
La sección comienza con una única fila de condiciones. Haga clic en + Añadir condición para añadir reglas de coincidencia adicionales a la ventana de visualización —hasta 5 condiciones— y elimine cualquier fila sobrante mediante su icono de eliminación.
Las condiciones ayudan al sistema a seleccionar automáticamente las imágenes correctas para cada ventana de visualización en función de la modalidad, la descripción de la serie, la parte del cuerpo o cualquier otra etiqueta de encabezado DICOM.

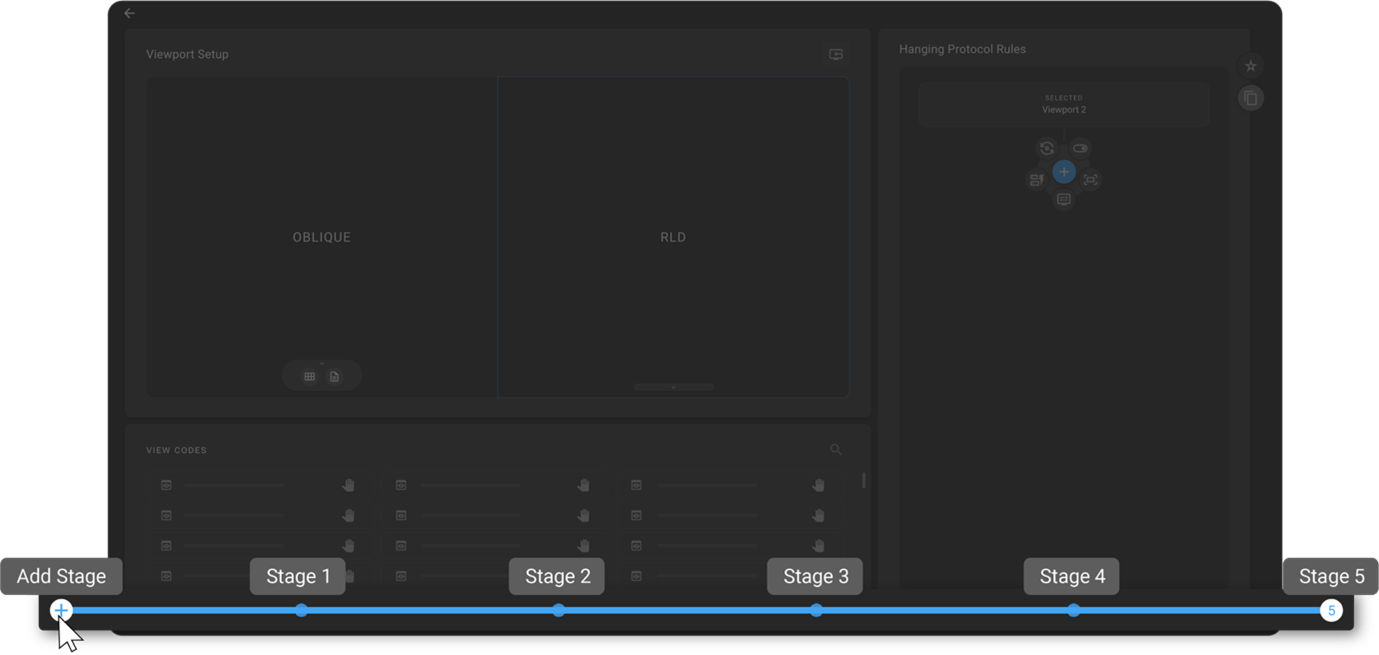

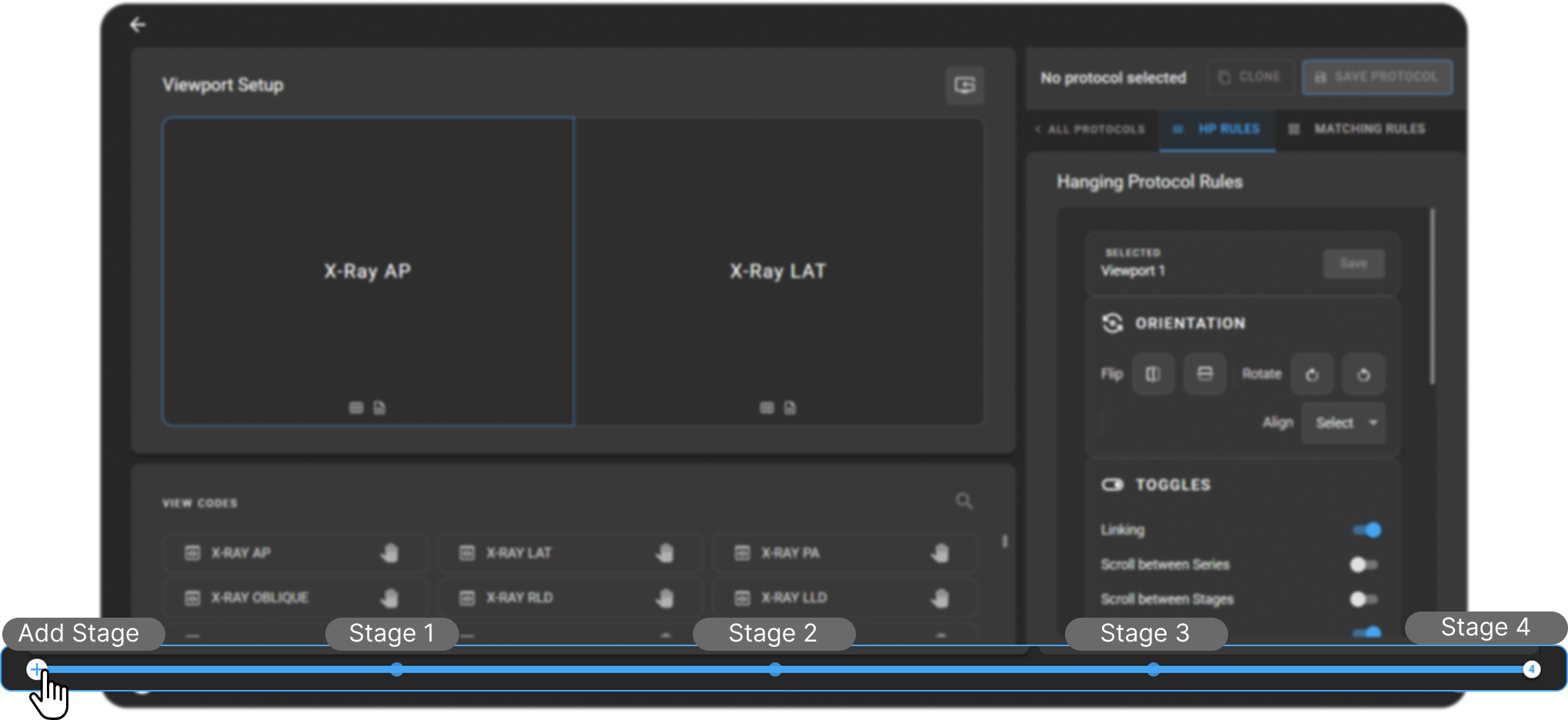

Gestión de etapas del protocolo de presentación
La gestión de etapas del protocolo de presentación le permite organizar y controlar cómo se muestran las imágenes a lo largo de varias etapas dentro de un protocolo de presentación. Cada etapa representa un diseño de visualización específico o una configuración adaptada a diferentes partes del flujo de trabajo de interpretación, como las vistas de localización, la revisión de series principales o los estudios de comparación.
El panel Gestión de etapas del protocolo de visualización se encuentra en el borde inferior de la pantalla de configuración del protocolo de visualización. Aparece como una barra de navegación horizontal debajo de las secciones Configuración de la ventana de visualización y Códigos de vista.
Creación de una etapa
-

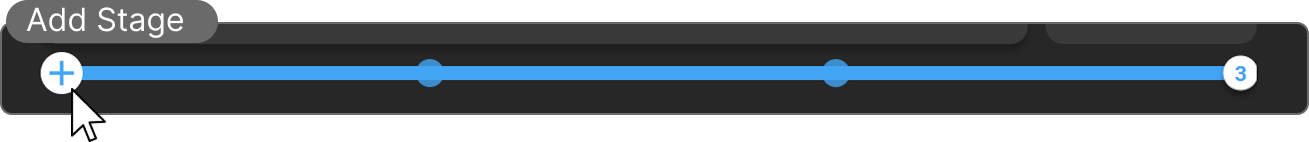

Haga clic en el icono «+» (Añadir etapa) situado en la parte inferior izquierda de la barra de etapas.
-
La nueva etapa se crea como un duplicado de la etapa actualmente activa — se copian sus monitores, códigos de vista, diseño y reglas—, de modo que puede crear una variante sin tener que reconfigurarlo todo desde cero. La copia es independiente: editarla no modifica el original. (Si la etapa activa está vacía, simplemente obtendrá otra etapa vacía.)
-
La etapa recién creada se convierte automáticamente en la etapa activa.
-
Puede crear tantas etapas como sea necesario, en función de su flujo de trabajo o proceso de lectura en varios pasos.
-
Cada etapa está representada por un punto indicador en la barra, y cada uno de estos puntos lleva un número de etapa único.
-
Haga clic en cualquier indicador de punto para revisar, configurar o cambiar entre las etapas.

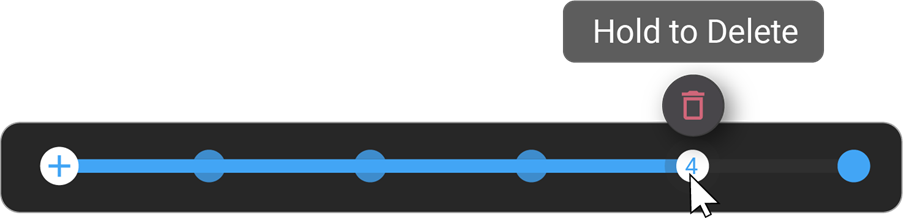

Eliminación de una etapa
-
Haga clic en el punto indicador de la etapa que desee eliminar.
-
Aparecerá un icono de papelera junto a la etapa seleccionada.
-
Haga clic con el botón derecho y mantenga pulsado el icono de la papelera para eliminar la etapa.
-
La etapa se eliminará y las etapas restantes se renumerarán automáticamente.

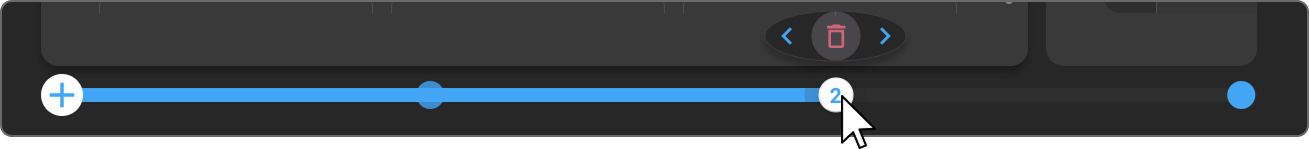

Reordenación de etapas
Puede cambiar el orden en el que se presentan las etapas durante la lectura sin necesidad de volver a crearlas.
-
Pase el cursor por encima del indicador de una etapa en la barra. Aparecerá una flecha de Mover a la izquierda (
‹) a su izquierda y una flecha de Mover a la derecha (›) a su derecha, junto al icono de eliminación. -
Haga clic en Mover a la izquierda o Mover a la derecha para intercambiar la etapa con la de su vecina. La selección activa sigue a la etapa a medida que se desplaza, por lo que la etapa que ha movido permanece seleccionada.
-
La flecha Mover a la izquierda está oculta en la primera etapa y la flecha Mover derecha en la última etapa. Las flechas de desplazamiento no se muestran en los protocolos de solo lectura Predeterminados ni cuando el protocolo solo tiene una etapa.
Navegación por etapas en el visor de imágenes
La navegación por etapas en el visor de imágenes de OmegaAI le permite desplazarse entre las diferentes etapas definidas dentro de un protocolo de visualización. Cada etapa representa un diseño o configuración únicos, concebidos para guiar el flujo de trabajo de lectura.
-
En un protocolo de varias etapas, utilice Re Pág para desplazarse a la etapa anterior y Av Pág para pasar a la siguiente etapa.
-
En un protocolo de una sola etapa, las teclas Re Pág/Av Pág cargarán la siguiente serie en lugar de cambiar de etapa.
-
Las etapas vacías (etapas sin imágenes coincidentes) se omiten automáticamente durante la navegación.
Configuración del modelo de coincidencia previa en OmegaAI
La configuración del modelo de coincidencia previa en OmegaAI le permite definir cómo se hacen coincidir los estudios de imagen anteriores con el estudio actual, basándose en criterios específicos, lo que garantiza una recuperación precisa y relevante de datos previos para la revisión diagnóstica.

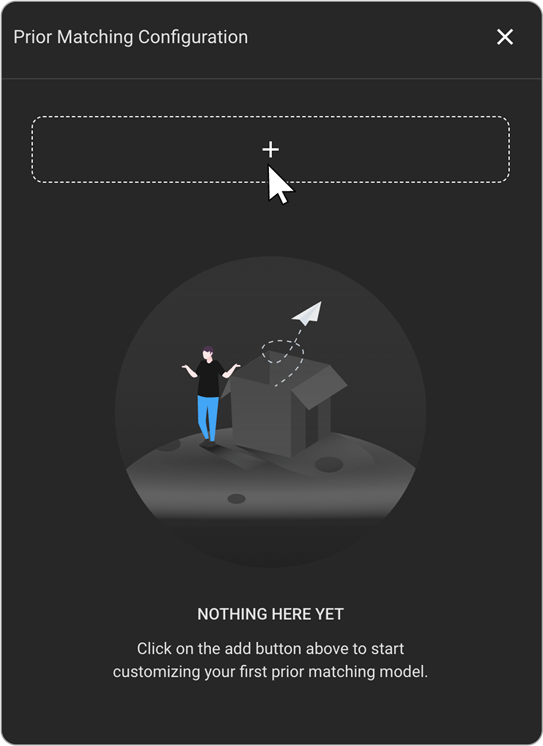

Acceso al modelo de correspondencia de imágenes anteriores
Para acceder a la configuración del modelo de correspondencia de imágenes anteriores:
-

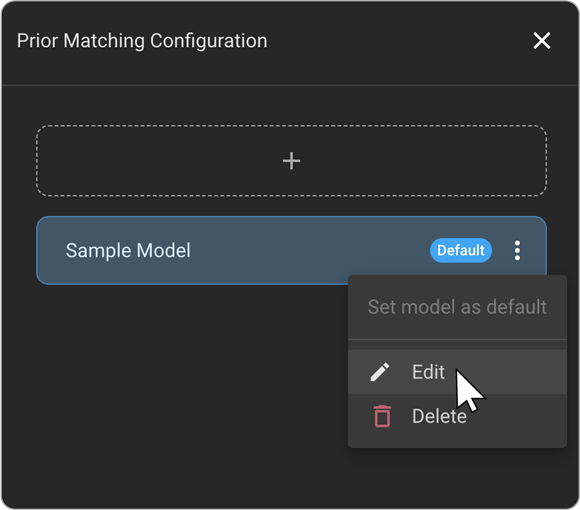

Abra el panel de configuración , que muestra todos los modelos de correspondencia creados, con el modelo activo para el protocolo de visualización actual resaltado.
-
Identifique el modelo predeterminado
Indica qué modelo de correspondencia se aplica automáticamente en todos los protocolos de visualización.
Creación y gestión de modelos de correspondencia
Añadir un nuevo modelo
- Crear nuevo modelo Inicia la configuración de un nuevo modelo de correspondencia para la recuperación de estudios previos.
- Gestión de modelos existentes
El menú de tres puntos situado junto a cada modelo ofrece opciones de gestión rápida .
-
Editar: modifica la configuración del modelo existente.
-
Eliminar: elimina el modelo de forma permanente.
-
Establecer como predeterminado: asigna el modelo como selección predeterminada para su uso futuro.

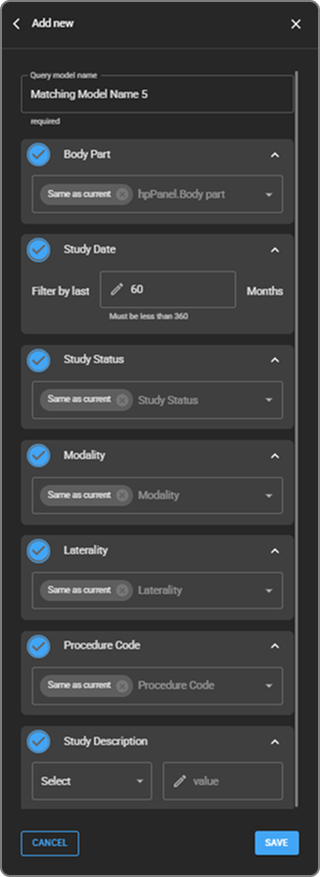

Opciones de configuración
a. Nombre del modelo
- Finalidad: Define un nombre único e identificable para el modelo de correspondencia. Introduzca un nombre claro y descriptivo en el campo Nombre del modelo de consulta.

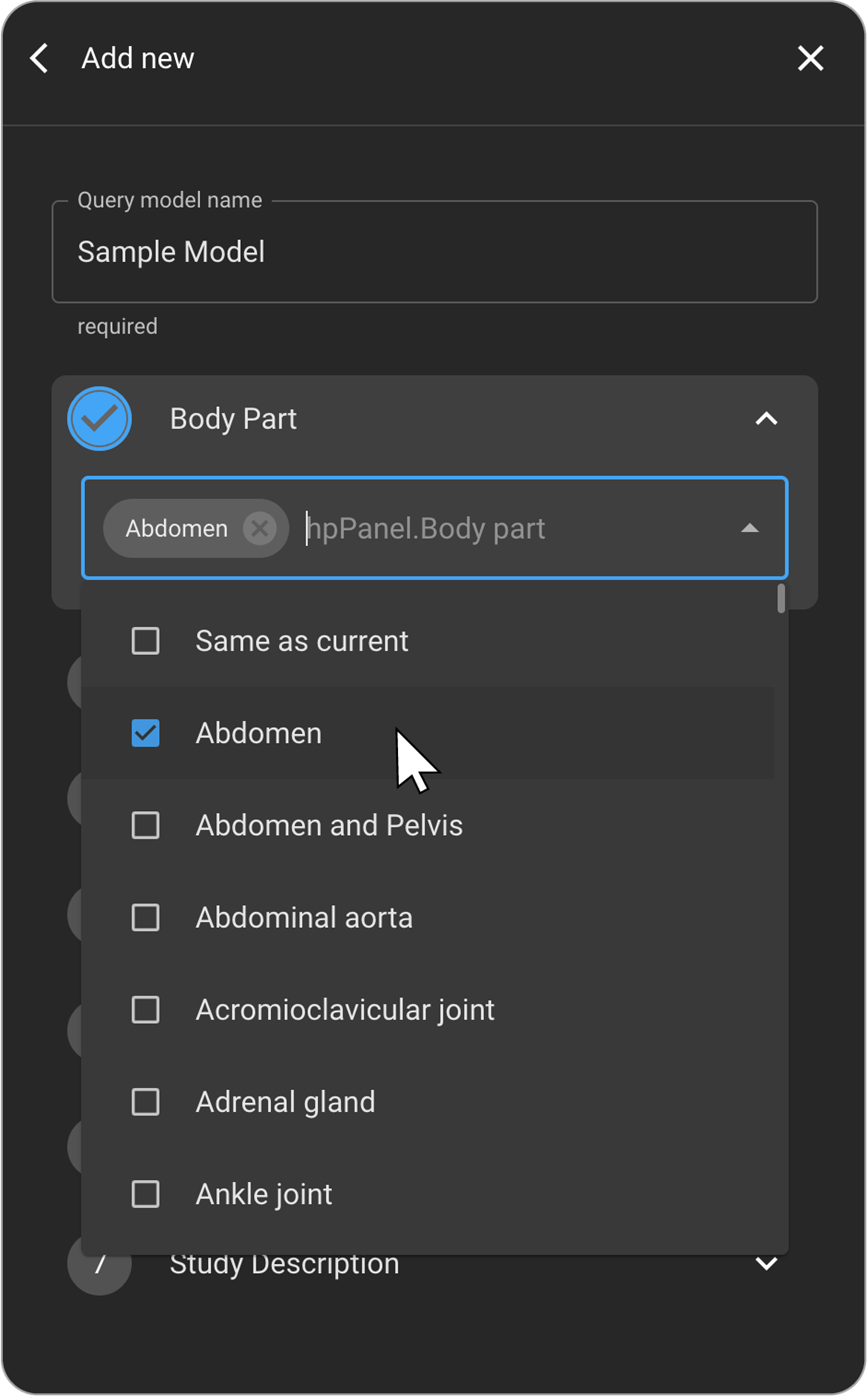

b. Parte del cuerpo
-
Finalidad: Garantiza que los estudios anteriores se seleccionen en función de la región anatómica pertinente.
-
Valor predeterminado: coincide con la parte del cuerpo del estudio actual.
-
Personalización: especifique una o varias partes del cuerpo para ampliar o refinar los criterios de coincidencia.

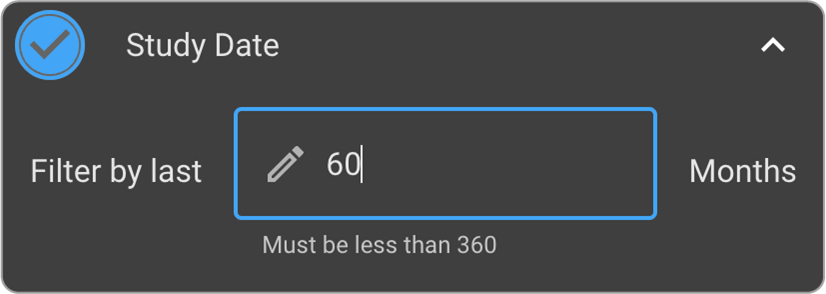

c. Fecha del estudio
- Finalidad: Filtra los estudios previos en función de su antigüedad respecto a la exploración actual. Introduzca el intervalo deseado en meses (hasta 360 meses) para identificar los estudios previos relevantes.

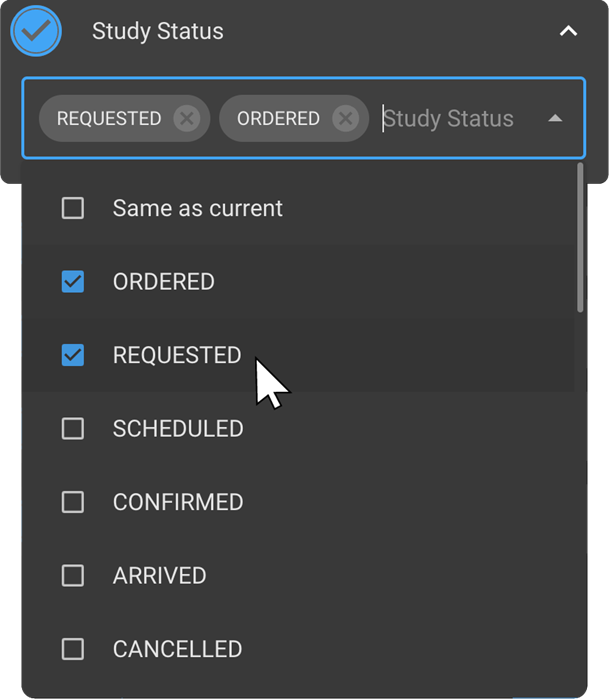

d. Estado del estudio
-
Finalidad: Incluye estudios previos en función de su flujo de trabajo o de su estado de finalización.
-
Valor predeterminado: Se ajusta al estado del estudio actual.
-
Opciones personalizadas: Seleccione uno o varios estados, como, por ejemplo, «Finalizado» o «En curso»

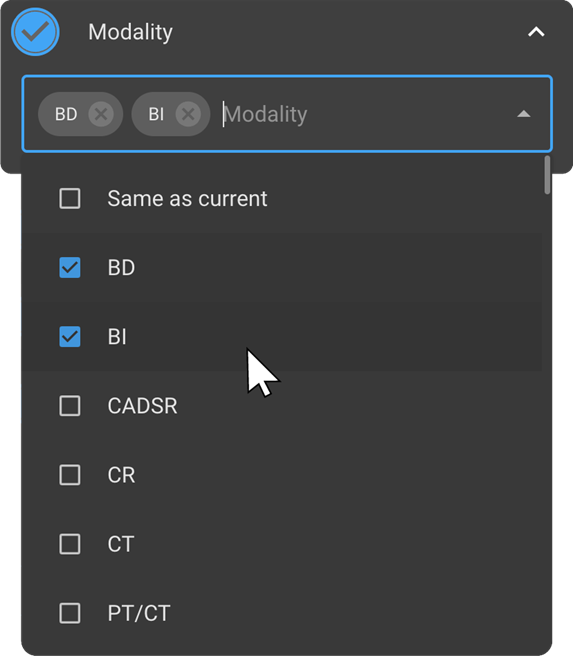

e. Modalidad
-
Finalidad: Garantiza que la correspondencia se limite a las modalidades de imagen relevantes.
-
Valor predeterminado: Se ajusta a la modalidad del estudio actual.
-
Personalización: Seleccione una o varias modalidades para ampliar o restringir la correspondencia.

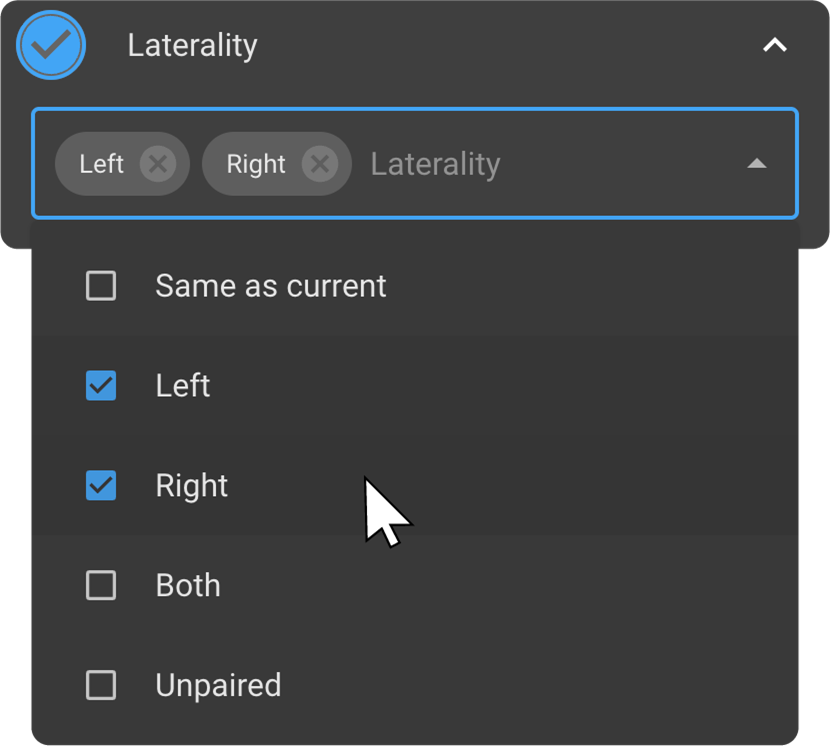

f. Lateralidad
-
Finalidad: Establece la correspondencia con estudios anteriores en función del lado anatómico que se esté explorando.
-
Por defecto: Coincide con la lateralidad del estudio actual.
-
Opciones: Izquierda, Derecha, Ambas, Sin emparejar.

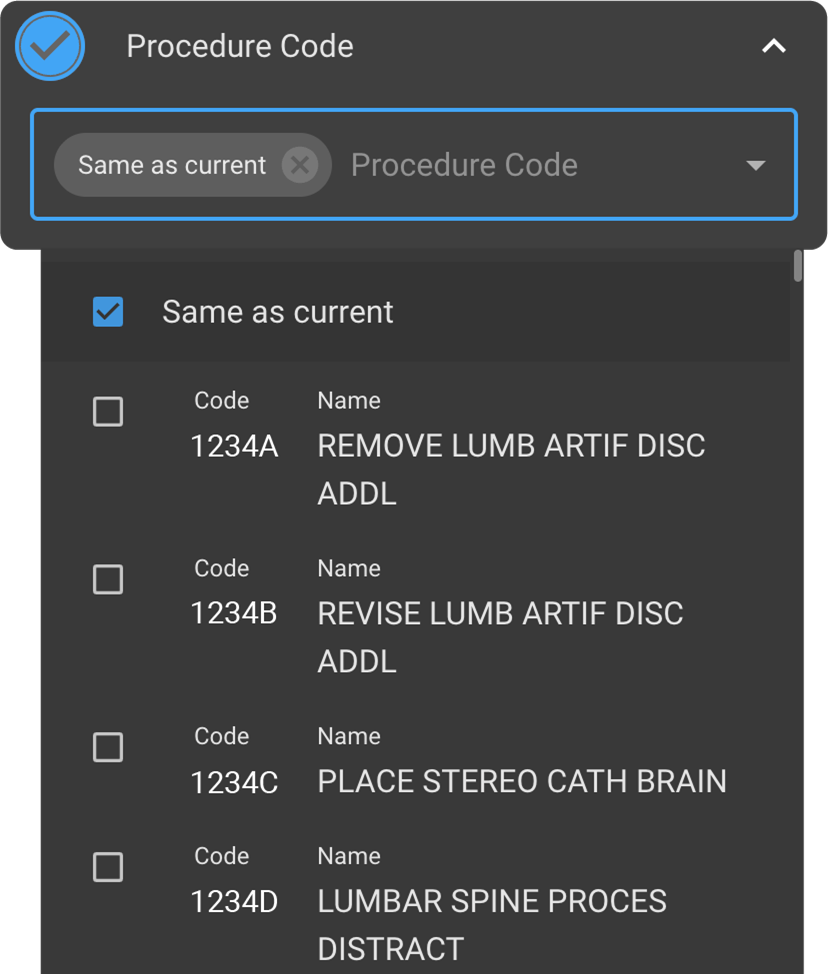

g. Código de procedimiento
-
Finalidad: Busca estudios previos utilizando códigos de procedimiento estandarizados.
-
Valor predeterminado: Utiliza el código de procedimiento del estudio actual.
-
Ampliación: Seleccione códigos de procedimiento adicionales para garantizar la inclusión de los exámenes pertinentes.

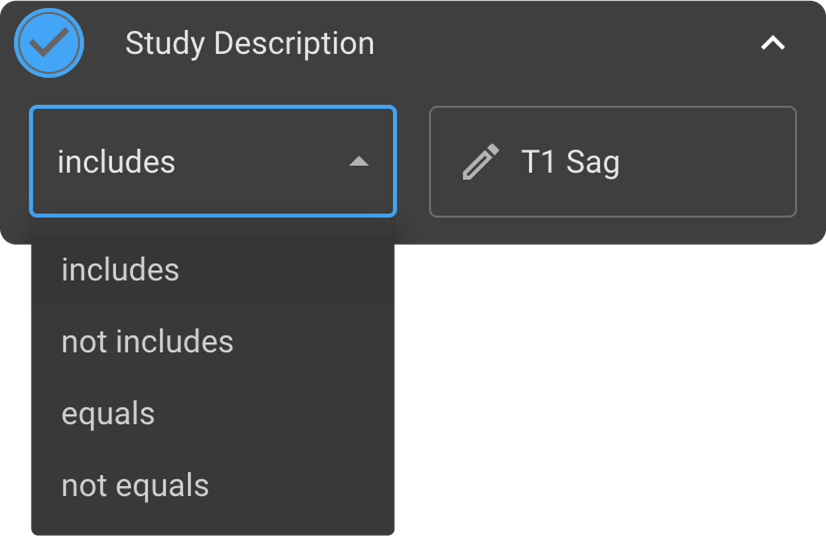

h. Descripción del estudio
- Finalidad: Permite filtrar estudios anteriores en función de palabras clave o
frases incluidas en la descripción del estudio.
Admite condiciones basadas en texto, **como «incluye», «no incluye», «es igual a» y «no es igual a».
Guardar el modelo de coincidencia
-
Revise todos los criterios configurados para garantizar su exactitud.
-
Haga clic en Guardar para almacenar el modelo de coincidencia recién creado o actualizado.
-
El modelo guardado aparecerá en la lista y podrá asignarse a las ventanas de visualización durante la configuración del protocolo de colgado.
Gestión de organizaciones en los protocolos de colgado.
-
Al guardar un protocolo de colgado, las organizaciones determinan dónde estará disponible el protocolo y quién podrá utilizarlo. OmegaAI admite una selección flexible de organizaciones mediante estructuras de antecesores y descendientes.
-

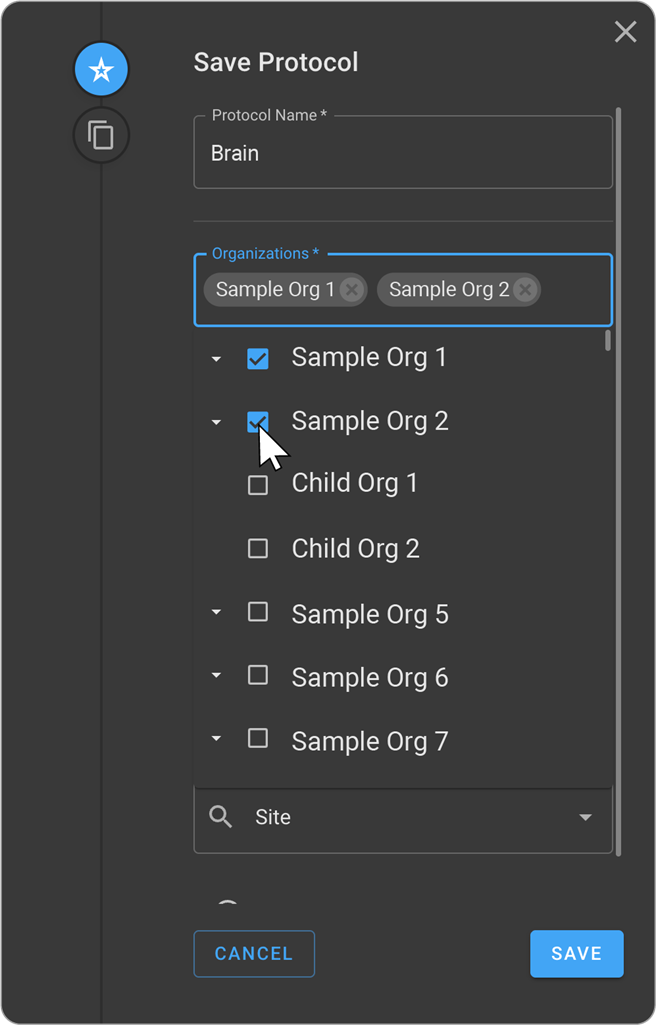

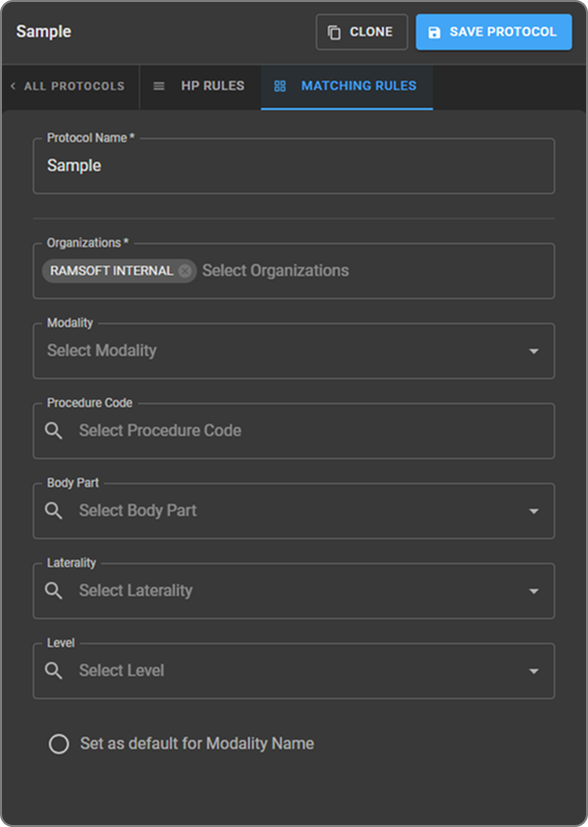

Tras configurar el diseño deseado, haga clic en el botón Estrella situado en la esquina superior derecha para abrir el cuadro de diálogo Guardar protocolo.
-
En el menú desplegable Organización, puede asignar el protocolo a uno o varios niveles organizativos:

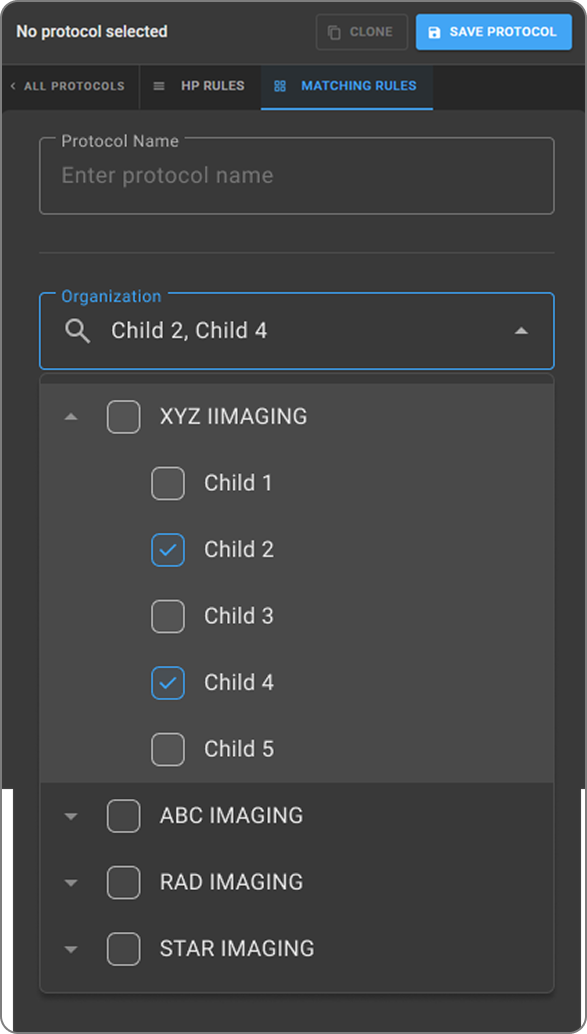

Selección de organización
En el menú desplegable Organización, puede asignar el protocolo a uno o más niveles organizativos:
Puede seleccionar organizaciones de diferentes maneras en función de sus necesidades:
-
Selección de una organización antecesora: Al seleccionar una organización antecesora (p. ej., Antecesora A), se incluyen automáticamente todos los descendientes de esta (p. ej., Descendiente 1, 2, 3). Ejemplo: Al elegir Antecesora B, se seleccionarán automáticamente Descendiente X, Y, Z.
-
Selección de organizaciones mixtas: Si selecciona una organización antecesora (p. ej., Organización antecesora A) y descendientes individuales de otra (p. ej., Descendiente X, Y de Organización antecesora B), se incluirán todos los descendientes de Organización antecesora A, además de los descendientes seleccionados de Organización antecesora B.
-
Selección exclusiva de descendientes: Puede seleccionar manualmente organizaciones descendientes individuales (por ejemplo, Descendiente 2, 3 del Antepasado A y Descendiente X, Y del Antepasado B). Cuando se selecciona un descendiente, sus descendientes homólogos también se mostrarán para la selección múltiple.
-
Selección exclusiva de antepasados: Para seleccionar únicamente una organización antepasada sin sus descendientes, marque la casilla «Antepasado» y desmarque sus descendientes según sea necesario.
Comportamiento predeterminado: Si no se selecciona ninguna organización, se aplica automáticamente, por defecto, la organización del estudio que se está visualizando actualmente.
