Reconstrucción multiplanar (MPR)
Descripción general
La reconstrucción multiplanar (MPR) reconstruye los datos de imágenes volumétricas a partir del plano de adquisición original en tres vistas ortogonales simultáneas —axial, sagital y coronal— que se muestran una al lado de la otra en una única interfaz. Esto permite una evaluación espacial exhaustiva de la anatomía tridimensional, lo que facilita la valoración de estructuras complejas y de las relaciones espaciales dentro del volumen escaneado.
El modo MPR solo está disponible para series de múltiples fotogramas de las modalidades TC y PET-TC que incluyan los datos geométricos de localización necesarios para la reconstrucción.
Cómo acceder al modo MPR

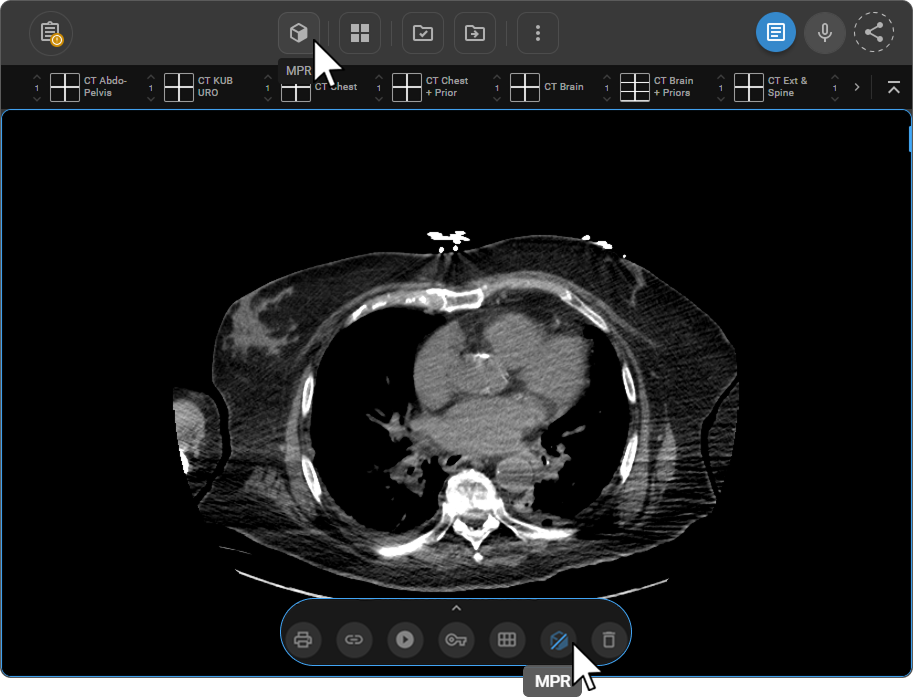

- Desde el menú de la ventana de visualización: haga clic en el botón MPR situado en la parte inferior de la ventana de visualización activa.
- Desde la barra de herramientas: añádalo a través de Personalizar barra de herramientas y, a continuación, haga clic en MPR.
> Si el botón MPR no aparece en el menú de la ventana de visualización, la serie seleccionada no contiene los datos geométricos necesarios para la reconstrucción.
Interfaz

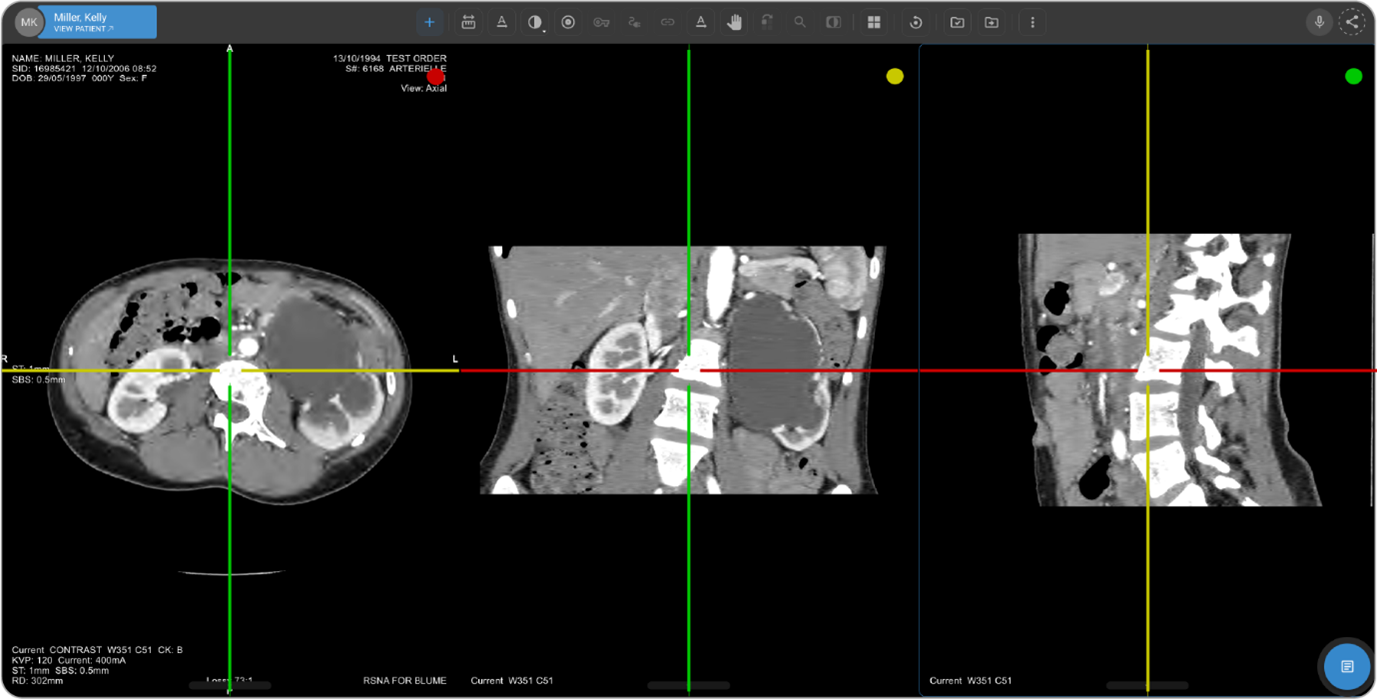

Al activar el modo MPR, el visor muestra tres ventanas de visualización simultáneamente: axial (izquierda), coronal (centro) y sagital (derecha). Cada ventana de visualización se identifica mediante un punto de color en la esquina superior derecha y líneas de referencia en forma de retículo, codificadas por colores, que abarcan los tres planos:
| Plano | Color del punto | Color de las líneas del retículo |
|---|---|---|
| Axial | Rojo | Rojo |
| Coronal | Amarillo | Amarillo |
| Sagital | Verde | Verde |
Las líneas de referencia en forma de retículo están sincronizadas en todas las ventanas de visualización: al mover el retículo en un plano, se actualiza simultáneamente la posición correspondiente en los otros dos planos.
Modo destacado
Haga doble clic en cualquier ventana de visualización para ampliarla y examinarla con mayor detalle. Vuelva a hacer doble clic para volver a la disposición estándar de tres planos.
Herramientas y navegación
Las siguientes herramientas de ajuste están activas en el modo MPR:
| Herramienta | Tecla de acceso rápido |
|---|---|
| Ventana / Nivel | W |
| Desplazamiento | T |
| Retículo | J |
| Desplazamiento por pila | S |
| Zoom | Z |
| Rotación libre | — |
> Es posible que algunas herramientas estén desactivadas en este modo para garantizar la estabilidad y el rendimiento.
Interactividad del retículo

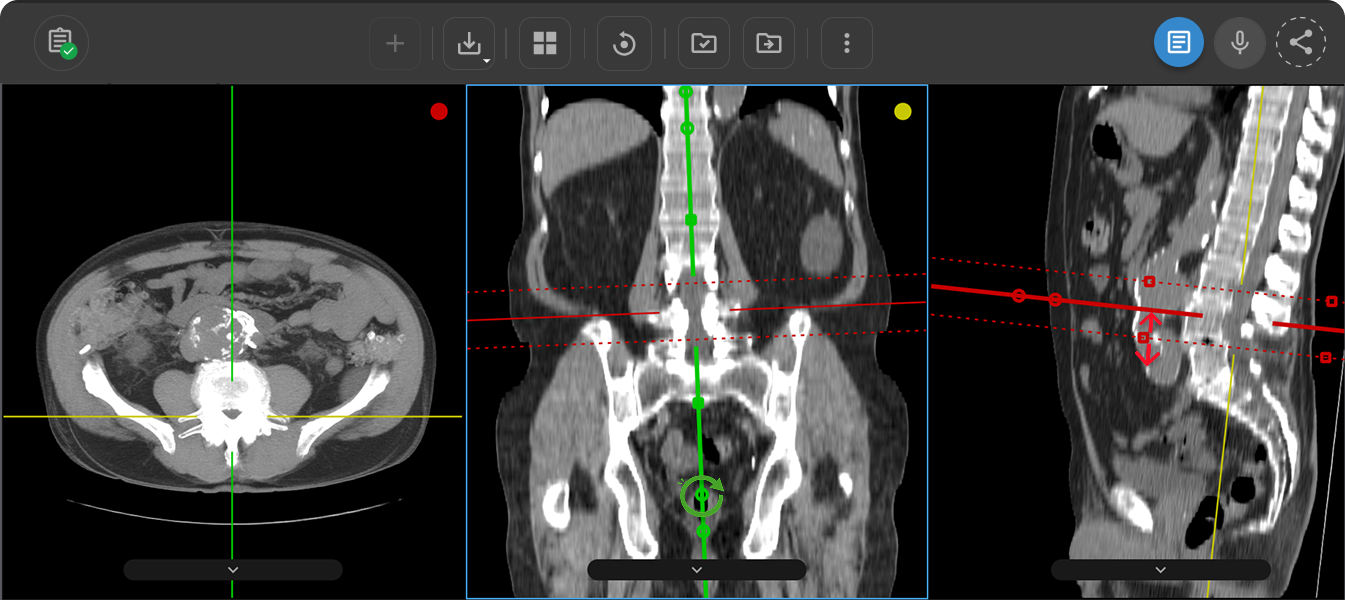

Al pasar el cursor por encima de cualquier línea de retículo, aparecen tres nodos interactivos a lo largo de la línea:
- Nodo cuadrado (centro): controla el grosor de la losa MIP.
- Primer nodo circular (más cercano al centro): gira ambos planos a la vez.
- Segundo nodo circular (más alejado del centro): gira ese plano de forma independiente.

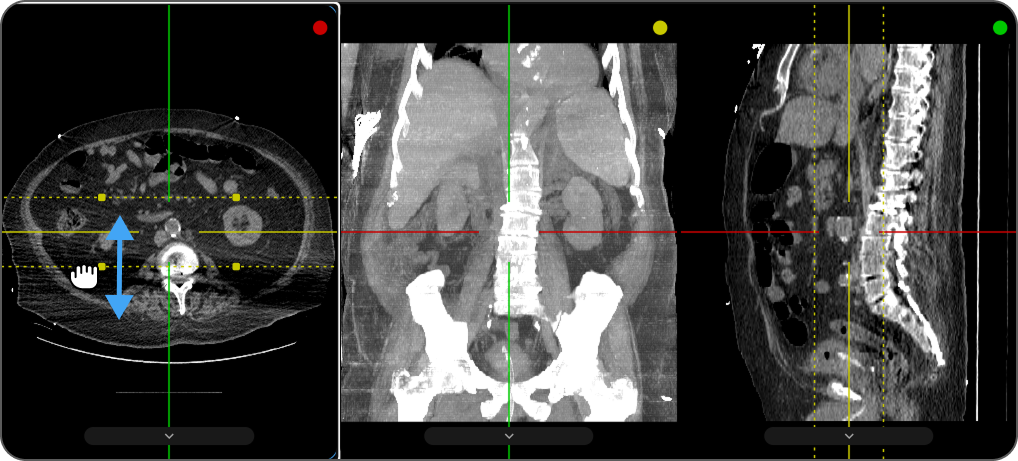

Ajuste del grosor de la lámina MIP
Arrastre el nodo cuadrado situado en el centro del retículo para controlar la cantidad de datos anatómicos que se incluyen en la proyección. A medida que arrastra, aparecen dos líneas de límite discontinuas a ambos lados de la línea de la cruz; al separarlas más, aumenta el grosor de la sección y se incluyen más datos en la vista; al acercarlas, se reduce.

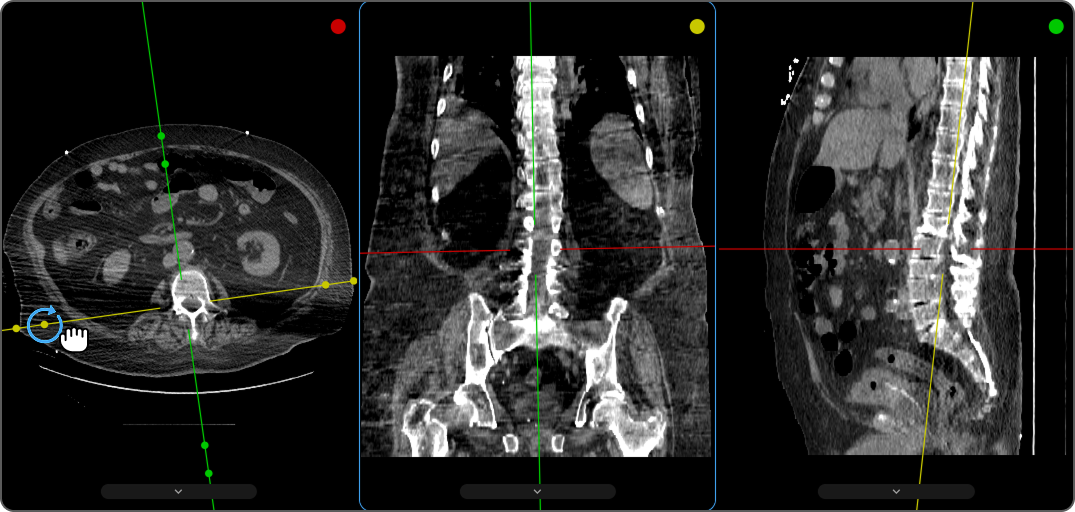

Controles de orientación del plano
Los dos nodos circulares situados a lo largo de la línea de la cruz controlan cómo se gira el plano de referencia:
- Arrastre el primer nodo circular (más cercano al centro) para girar ambos planos a la vez, manteniendo su alineación para realizar ajustes de orientación más amplios.
- Arrastre el segundo nodo circular (más alejado del centro) para girar ese plano de forma independiente, sin afectar a los demás planos.
Modos de proyección de intensidad
El modo MPR admite tres métodos de proyección de intensidad —MIP, AveIP y MinIP— que definen cómo se combinan los valores de los vóxeles a lo largo del grosor de la sección seleccionada.
> Para obtener más información, consulte Modos de proyección de intensidad MPR.
