Modos de proyección de intensidad en MPR
Descripción general
Los métodos de proyección de intensidad en el modo MPR definen cómo se combinan los valores de los vóxeles a lo largo del grosor de un corte seleccionado para generar una imagen bidimensional. OmegaAI admite tres métodos —proyección de intensidad máxima (MIP), proyección de intensidad media (AveIP) y proyección de intensidad mínima (MinIP)—, cada uno de ellos optimizado para diferentes escenarios diagnósticos en las pruebas de TC y PET/TC.
> Para obtener más información sobre el modo MPR, consulte Reconstrucción multiplanar (MPR).
Selección de un método de proyección
-

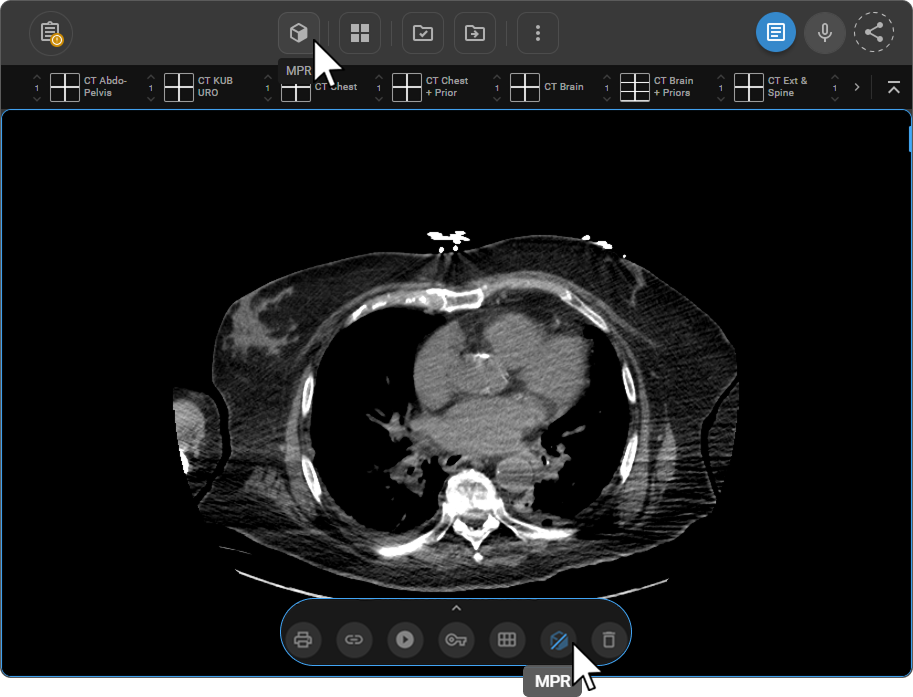

Abra el estudio en el Visor de imágenes y active el modo MPR:
-
Desde el menú de la ventana de visualización: haga clic en el botón MPR situado en la parte inferior de la ventana de visualización activa.
-
Desde la barra de herramientas: añádalo a través de Personalizar barra de herramientas y, a continuación, haga clic en MPR.
-
-

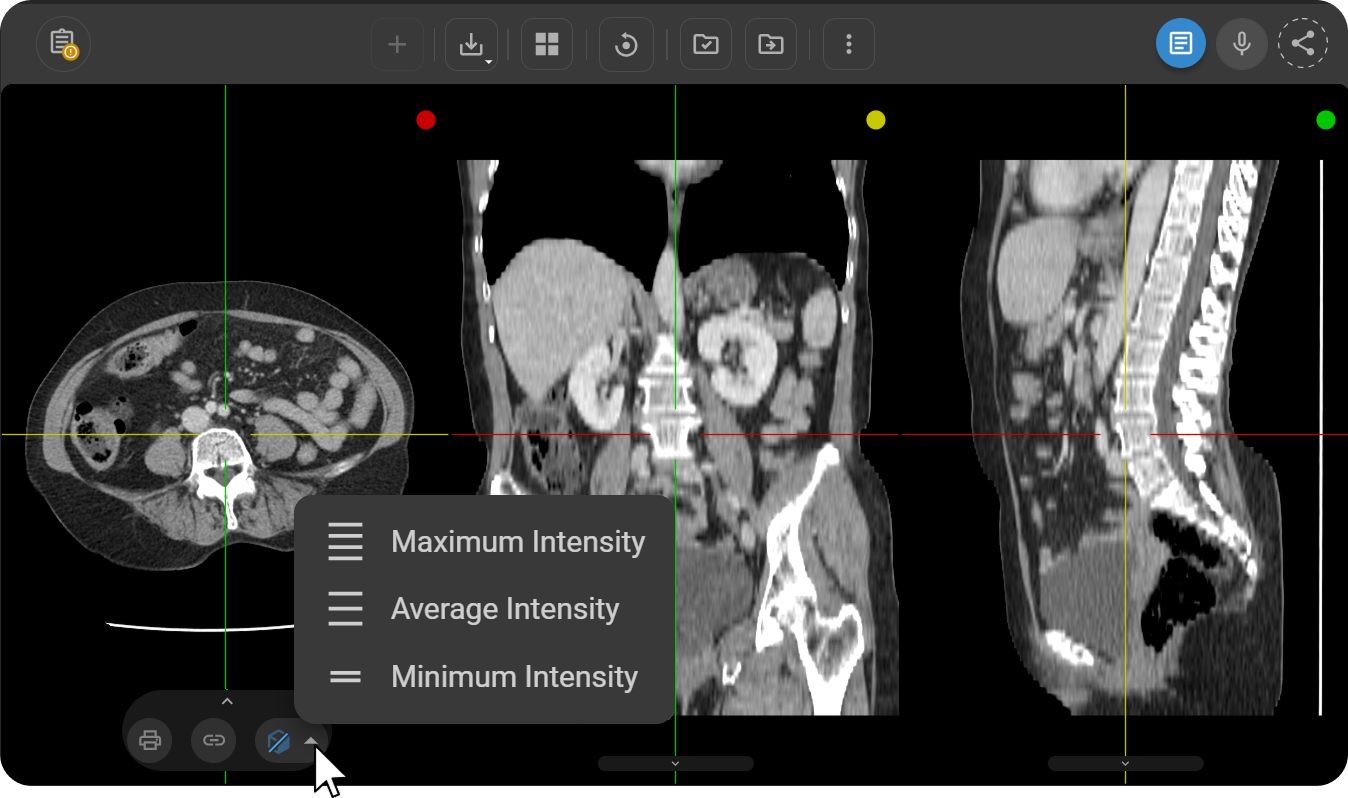

Haga clic en la flecha hacia abajo (▼) situada junto al icono de MPR; aparecerá un menú emergente sobre el menú de la ventana de visualización con las tres opciones de proyección.
-
Seleccione el método de proyección deseado: Intensidad máxima (predeterminado), Intensidad media o Intensidad mínima.
Las tres vistas ortogonales —axial, sagital y coronal— se actualizan inmediatamente para reflejar el método seleccionado.
Métodos de proyección

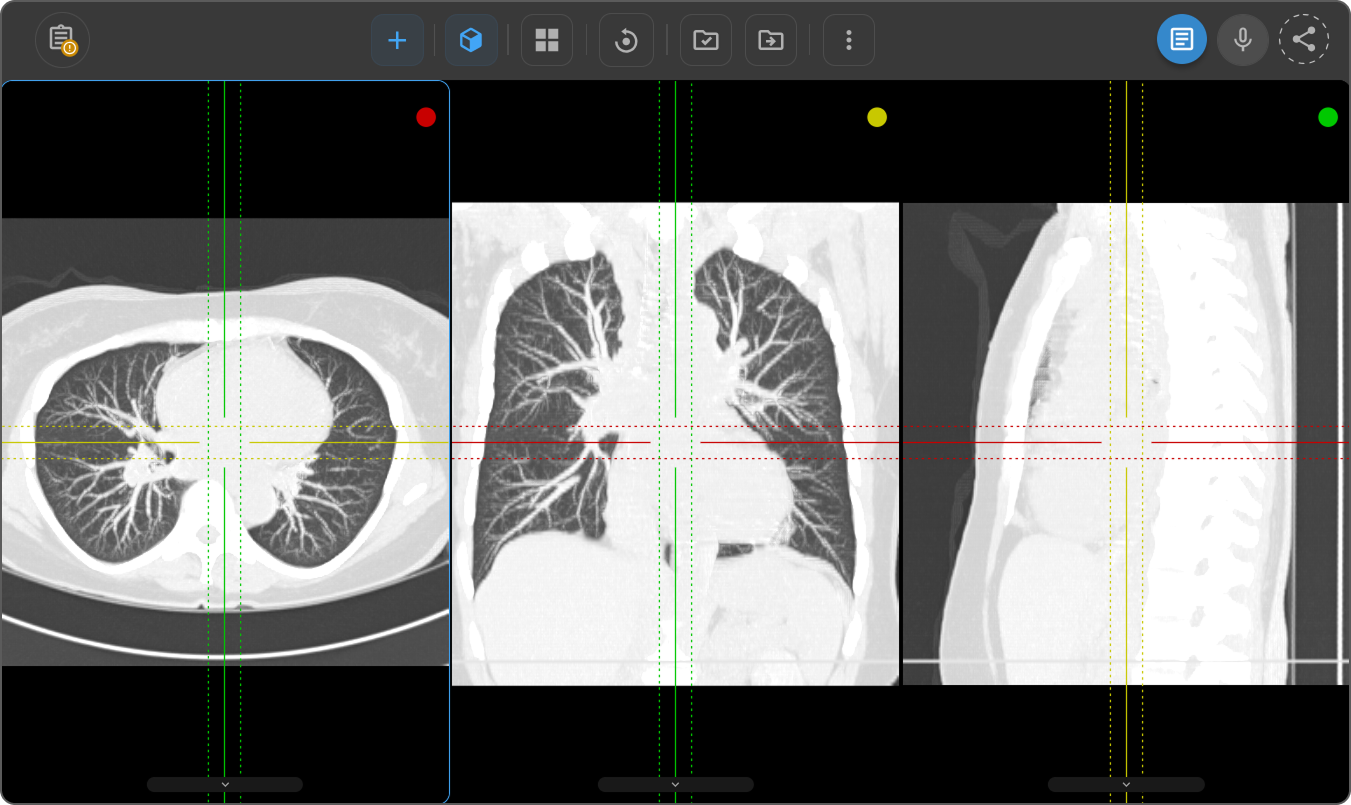

Proyección de intensidad máxima (MIP) — Predeterminada
La MIP proyecta el vóxel con el valor de atenuación más alto a lo largo de cada dirección de visualización sobre la imagen 2D, lo que produce una representación de alto contraste de las estructuras densas.
Uso clínico: Identificación de calcificaciones, nódulos, estructuras vasculares y otros hallazgos de alta atenuación.

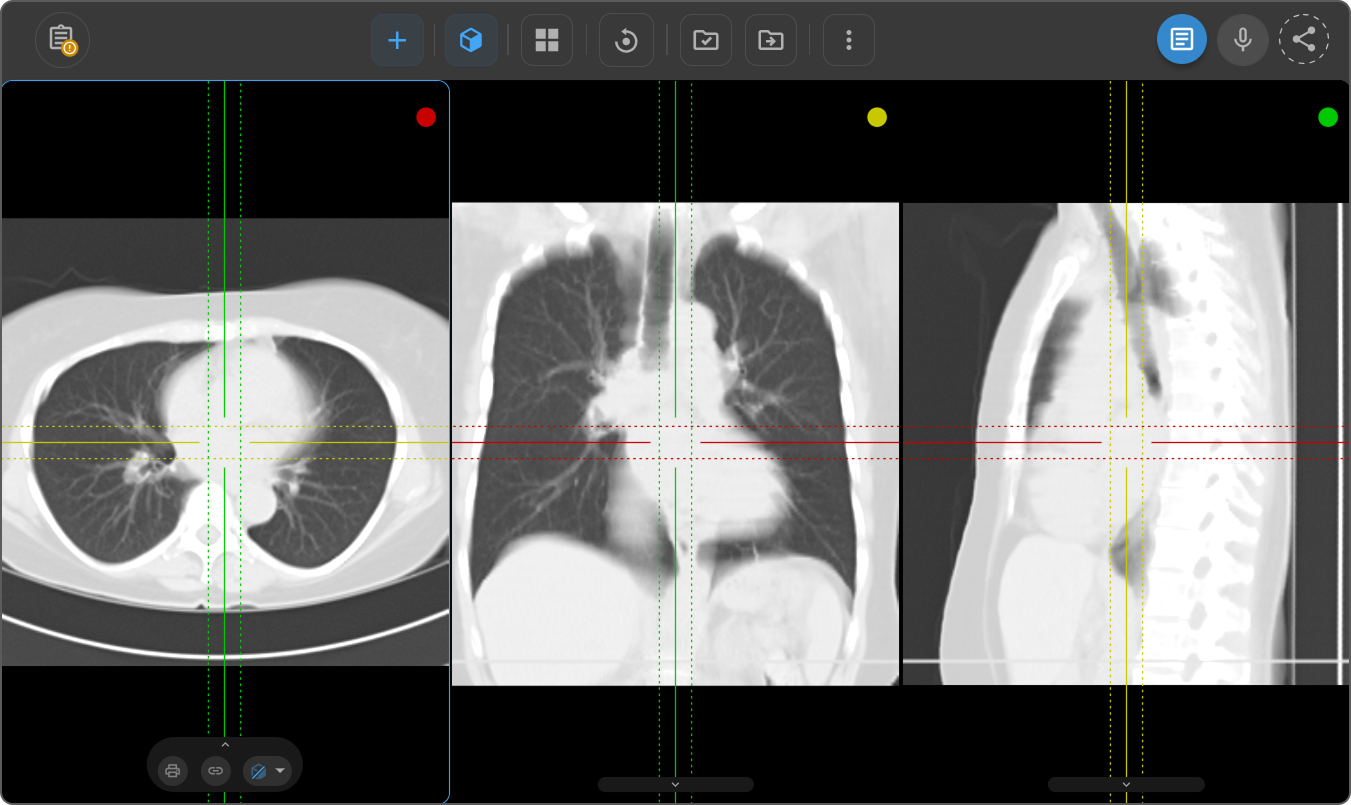

Proyección de intensidad media (AveIP)
La AveIP calcula el valor medio de atenuación de todos los vóxeles a lo largo de cada dirección de visualización y lo representa en la imagen 2D, lo que proporciona una visión equilibrada de la densidad tisular en todo el volumen.
Uso clínico: Evaluar la perfusión tisular, valorar la distribución del contraste y obtener una visión representativa de la atenuación en todo el volumen.

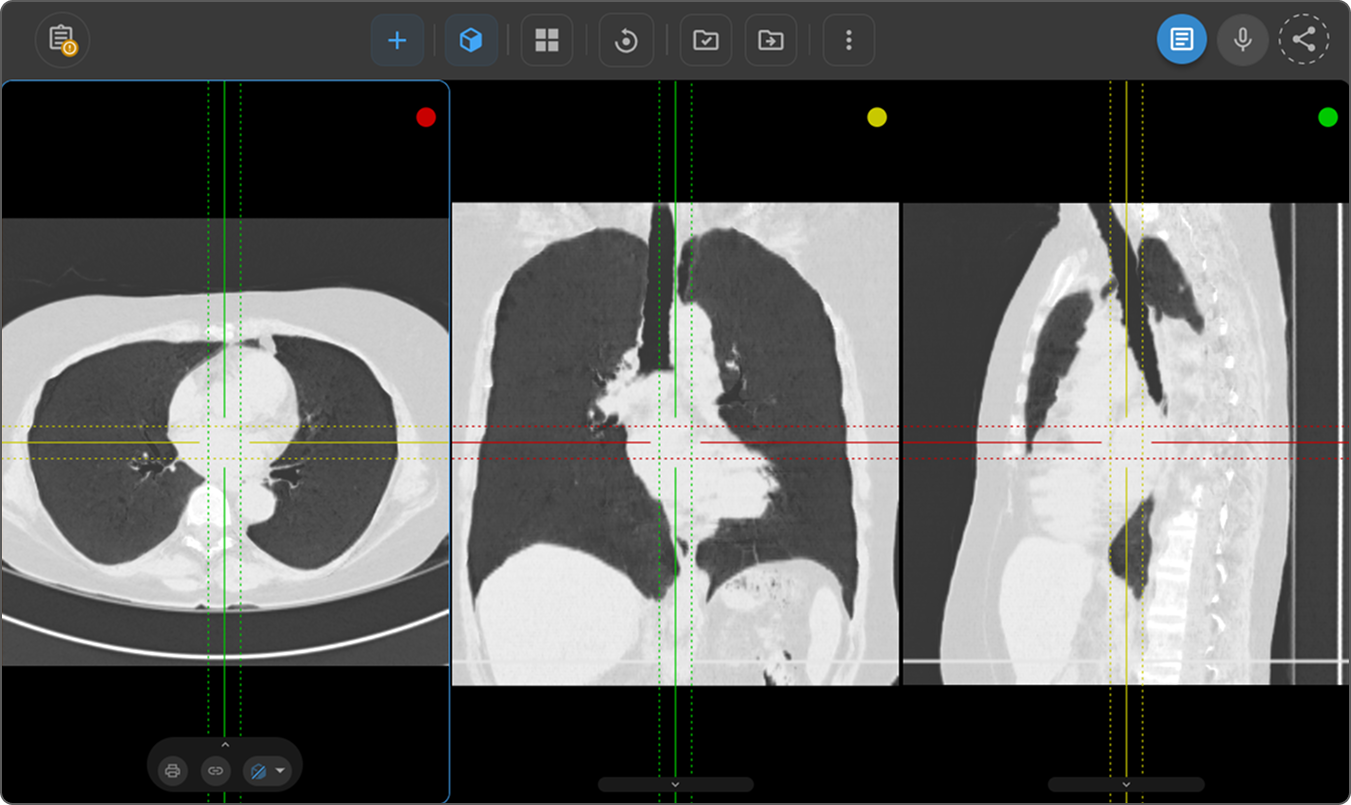

Proyección de intensidad mínima (MinIP)
MinIP proyecta en la imagen bidimensional el vóxel con el valor de atenuación más bajo a lo largo de cada dirección de visualización, suprimiendo las señales de alta densidad para revelar estructuras de baja atenuación y tejidos blandos.
Uso clínico: Detección y caracterización de lesiones de baja atenuación, evaluación de tejidos blandos y valoración de las vías respiratorias.
Referencia rápida
| Método | Etiqueta de la interfaz de usuario | Vóxel seleccionado | Uso principal |
|---|---|---|---|
| MIP | Intensidad máxima (por defecto) | Atenuación más alta | Calcificaciones, nódulos, vasos sanguíneos, estructuras densas |
| AveIP | Intensidad media | Atenuación media | Perfusión, distribución del contraste, evaluación equilibrada de los tejidos |
| MinIP | Intensidad mínima | Atenuación más baja | Lesiones de baja atenuación, tejidos blandos, evaluación de las vías respiratorias |
